Отводы

Продажа деталей трубопроводов со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на отводы трубопроводов запрашивайте в отделе трубопроводной арматуры.


Отводы стальные ГОСТ 17375-2001
Отводы стальные ГОСТ 30753-2001

Отводы стальные ГОСТ 17375-2001 с техническими требованиями по ГОСТ 17380-2001

Отводы стальные ГОСТ 17375-2001


Отводы крутоизогнутые бесшовные приварные из углеродистой и низколегированной стали радиусом гиба R=1,5 Ду с углом изгиба 45°, 60°, 90° устанавливаются на трубопроводах, включая подконтрольные органам Госгортехнадзора.
Диаметры от Ду 32 - 426 мм.
Давление до 16Мпа.
Температура от –70°С до +450°С
Материал: сталь 20, 09Г2С, 10Г2, 12х18н10т, 15х5м, 10х17н13м2т.

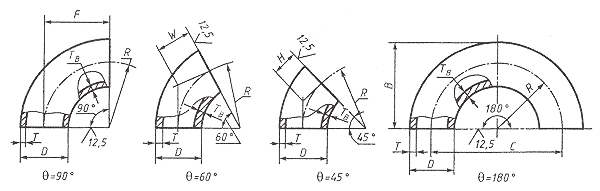

Габаритные размеры стальных отводов



DNDТF=RWHСBМасса отвода с Ø=90°, кг
25 Ду 32 2,0 38 22 18 76 56 0,1
2,5 0,2
3,0 0,2
3,5 0,2
32 Ду 38 2,0 48 28 23 96 69 0,2
2,5 0,2
3,0 0,2
3,5 0,3
4,0 0,3
40 Ду 45 2,5 60 35 25 120 83 0,3
3,0 0,3
3,5 0,4
4,0 0,4
5,0 0,5
50 Ду 57 2,5 75 43 80 150 104 0,4
3,0 0,5
3,5 0,6
4,0 0,7
4,5 0,7
5,0 0,8
5,5 0,9
6,0 1,0
65 Ду 76 3,0 100 57 41 200 138 0,8
3,5 1,0
4,0 1,1
4,5 1,3
5,0 1,4
5,5 1,6
6,0 1,7
7,0 2,0
8,0 2,2
80 Ду 89 3,0 120 69 50 240 165 1,2
3,5 1,4
4,0 1,5
4,5 1,7
5,0 1,9
5,5 2,1
6,0 2,3
7,0 2,7
8,0 3,0
100 Ду 102 3,5 150 87 62 300 201 2,1
4,0 2,4
4,5 2,6
5,0 2,9
6,0 3,4
7,0 3,9
8,0 4,5
9,0 5,0
10,0 5,5
Ду 108 3,5 204 2,2
4,0 2,5
4,5 2,8
5,0/6,0 3,1/3,6
7,0 4,1
8,0 4,7
9,0 5,3
10,0 5,8
Ду 114 3.5 207 2,2
4,0 2,6
4,5 2,9
5,0 3,3
6,0 3,8
7,0 4,4
8,0 5,0
9,0 5,7
10,0 6,1



Отводы стальные ГОСТ 30753-2001 с техническими требованиями по ГОСТ 17380-2001


Отводы крутоизогнутые бесшовные приварные из углеродистой и низколегированной стали радиусом гиба R=1,0 Ду с углом изгиба 45°, 60°, 90°, предназначены для установки на трубопроводах включая подконтрольные органам Госгортехнадзора.
Диаметры от Ду 325, 530, 630, 720, 820 мм.
Давление до 16Мпа.
Температура от –70°С до +450°С
Материал: сталь 20, 09Г2С, 10Г2, 12х18н10т.

Отводы стальные ГОСТ 30753-2001

DNDТF=RWHСBМасса отвода с Ø=90°, кг
300 отводы стальные Ду 325 18 300 173 124 600 463 67,0
20 74,0
22 81,0
24 89,0
26 96,0
28 102,0
500 Ду 530 9 500 289 207 1000 765 92,0
10 102,0
12 122,0
14 143,0
16 161,0
18 184,0
20 204,0
22 223,0
24 243,0
26 262,0
28 282,0
30 300,0
32 320,0
34 340,0
36 365,0
600 Ду 630 9 600 346 248 1200 915 131,0
10 146,0
12 174,0
14 200,0
16 230,0
18 261,0
20 290,0
22 319,0
24 346,0
26 371,0
28 400,0
30 428,0
32 460,0
34 489,0
36 518,0
700 Ду 720 9 700 405 283 1400 1060 174,0
10 193,0
12 230,0
14 268,0
16 306,0
18 343,0
20 380,0
22 416,0
24 453,0
26 489,0
28 525,0
30 561,0
32 596,0
34 632,0
36 667,0
800 Ду 820 9 800 462 324 1600 1220 226,0
10 251,0
12 301,0
14 350,0
16 399,0
18 447,0
20 496,0
22 544,0
24 592,0
26 640,0
28 687,0
30 734,0
32 781,0
34 828,0
36 874,0

Примечания:
- Масса приведена для справок.
- Масса отводов с θ = 60° и 6 = 45° соответственно в 1,5 и 2 раза меньше, а отводов с θ = 180° в 2 раза больше указанной.
Примеры условных обозначений:
- отводы с θ = 45", D = 530 мм, Т= 10,0 мм, из стали марки 20:
Отвод 45-530х10 ГОСТ 30753-2001
- отвода с θ = 90°, D = 530 мм, Т— 10,0 мм из стали марки 09Г2С:
Отвод 90-530х10-09Г2С ГОСТ 30753-2001 то же, для трубопроводов, подконтрольных органам надзора:
Отвод П90-530х10-09Г2С ГОСТ 30753-2001
