Заглушки

Продажа деталей трубопроводов со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на заглушки трубопроводов запрашивайте в отделе трубопроводной арматуры.


Заглушки для труб эллиптические по ГОСТ 17379-2001
Заглушки для труб эллиптические по ТУ-39-905-83
Заглушки труб фланцевые

Заглушки для труб эллиптические по ГОСТ 17379-2001

Заглушка для трубы эллиптическая

Заглушки для труб эллиптические по ГОСТ 17379-2001 предназначены для предприятий нефтегазового комплекса при эксплуатации их в районах с холодным и умеренным климатом.

  • Давление до 10МПа (100кгс/см2).
  • Материал: сталь 09Г2С ГОСТ 5520-79 (для холодного климата); сталь 20К ГОСТ 5520-79 (для умеренного климата).
  • Технические требования по ГОСТ 17380-2001.

Пример условного обозначения заглушки труб для присоединяемой трубы 89 х 6 на Ру 6,3 МПа из стали 09Г2С: Заглушка 89х6 – 6,3 – 09Г2С - ГОСТ 17379-2001

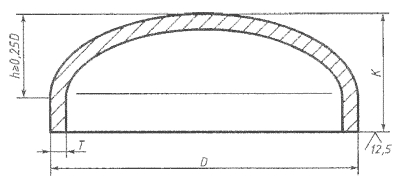

Заглушка труб эллиптическая

Размеры присоедин. трубУсловн. давление Ру, МПаHМасса, кг
32х3 6,3 33 20 0,08
45х3,5 10,0 46 20 0,15
57х5 10,0 58 20 0,25
76х6 10,0 77 20 0,25
89х3,5 4,0 89 45 0,52
89х6 6,3 89 45 0,8
89х8 10,0 89 45 0,8
108х4 4,0 108 50 1,05
108х8 10,0 108 50 1,3
114х8 10,0 114 50 1,4
133х5 4,0 133 55 1,6
133х8 10,0 133 55 1,9
159х4,5 4,0 159 75 2,6
159х8 10,0 159 75 3,1
168х4,5 4,0 168 70 2,6
168х8 10,0 168 70 3,2
219х6 4,0 219 90 4,2
219х8 6,3 219 90 5,2
219х10 10,0 219 90 6,5
273х8 4,0 273 100 7,84
273х10 8,0 273 100 10,0
273х12 10,0 273 105 12,5
325х6 4,0 325 105 10,2
325х8 4,0 325 105 10,2
325х10 6,3 325 110 13,5
325х12 8,0 325 110 13,5
377х9 4,0 377 120 17,4
377х12 6,3 377 120 21,1
377х14 8,0 377 135 28,3
377х16 10,0 377 135 28,3
426х8 4,0 426 145 23,7
426х10 4,0 426 145 23,7
426х12 6,3 426 145 28,7
426х16 8,0 426 145 35,2
530х10 2,5 530 161 33,93
530х12 6,3 530 161 50,7
530х16 6,3 530 161 50,7
530х20 8,0 530 161 61,9


Заглушки для труб эллиптические по ТУ-39-905-83

Заглушки для труб эллиптические по ТУ-39-905-83 предназначены для предприятий нефтегазового комплекса при эксплуатации их в районах с холодным и умеренным климатом.

  • Давление свыше 10,0 МПа (100 кгс/см2) до 25,0 МПа (400 кгс/см2)
  • Материал: сталь 09Г2С ГОСТ 5520-79 (для холодного климата); сталь 20К ГОСТ 5520-79 (для умеренного климата)
  • Технические требования по ТУ 39-905-83

Пример условного обозначения заглушки для присоединяемой трубы 114х6 на Ру 16 МПа из стали 09Г2С: Заглушка 114х6-16-09Г2С-ТУ-39-905-83.

Размеры присоедин. трубУсловн. давление Ру, МПаHМасса, кг
57х6 16,0 58 20 0,25
57х10 40,0 58 20 0,3
89х7 10,0 89 74 0,88
108х6 16,0 108 50 1,05
114х5 12,5 114 50 1,2
114х6 16,0 114 50 1,2
114х10 20,0 114 50 1,9
114х13 25,0 114 50 1,9
159х10 20,0 159 75 3,1
168х7 12,5 168 70 3,3
168х8 16,0 168 70 4,2
168х14 20,0 168 70 4,9
168х16 25,0 168 70 5,3
219х10 12,5 219 95 6,9
219х12 16,0 219 95 8,2
219х18 20,0 219 95 9,9
273х12 12,5 273 110 13,0
273х14 16,0 273 110 13,0
273х20 20,0 273 110 18,9
273х22 20,0 273 110 18,9
325х12 12,5 325 130 18,9
325х16 16,0 325 130 22,8
325х20 16,0 325 130 36,9
325х28 20,0 325 130 36,9
426х16 12,5 426 145 35,2
426х20 16,0 426 145 42,8
426х34 20,0 426 145 63,5
426х40 25,0 426 145 63,5
530х18 10,0 530 161 45,4
530х25 25,0 530 161 61,9


Заглушки труб фланцевые

Заглушки фланцевые стальные АТК 24.200.02-90

Заглушки фланцевые стальные применяются в системах химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности при следующих параметрах рабочей среды:

  • условное давление от 0,6 до 16 МПа (от 6 до 160 кгс/см2);
  • температура от -70°С до 600°С.

Заглушки фланцевые согласно АТК 24.200.02-90 имеют пять исполнений уплотнительных поверхностей. При заказе заглушек следует учитывать, что исполнения уплотнительных поверхностей заглушек не совпадают с исполнением уплотнительных поверхностей фланцев.
