Медицинские разделительные трансформаторы.


Медицинские разделительные трансформаторы

Продажа электрического оборудования со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на медицинские разделительные трансформаторы запрашивайте в отделе электрооборудования.


Однофазные и трехфазные медицинские разделительные трансформаторы.


Согласно ГОСТ 50571.28, электрообеспечение медицинских помещений группы 2 должно осуществляться посредством безопасной IT-сети. При этом контроль состояния IT-сети происходит через размещённые в непосредственном доступе Посты Дистанционного Контроля, информирующие как о состоянии сети, так и о типе аварии в случае её возникновения.

Основным компонентом IT-сети является разделительный трансформатор с контролем изоляции серии ТР или ТРТ с системой контроля изоляции и выносным постом дистанционного контроля ПДК .

Трансформаторы разделительные серии ТР и ТРТ (с индексом М) предназначены для преобразования сетей с глухозаземленной нейтралью в сеть с изолированной нейтралью и для электропитания медицинских помещений, а так же для эффективного обеспечения безопасности электрооборудования медицинского назначения.

Прайс-лист на разделительные трансформаторы с контролем изоляции в корпусе-СТАНДАРТ.

Прайс-лист на разделительные трансформаторы с контролем изоляции в КОРПУСЕ-СТОЙКЕ с лицевой панелью.

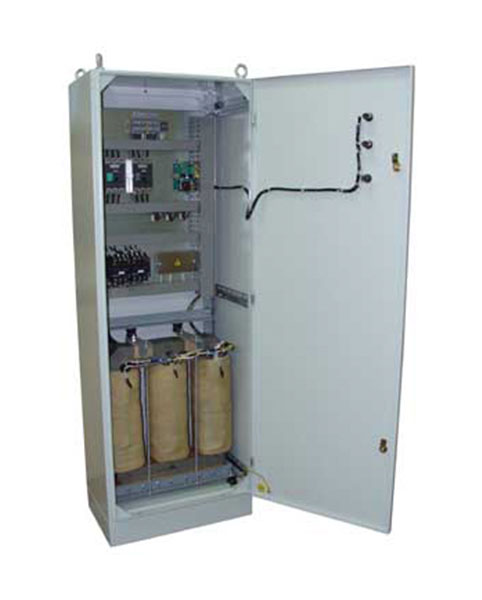

Медицинские трансформаторы ТРТ в корпусе Стойка.

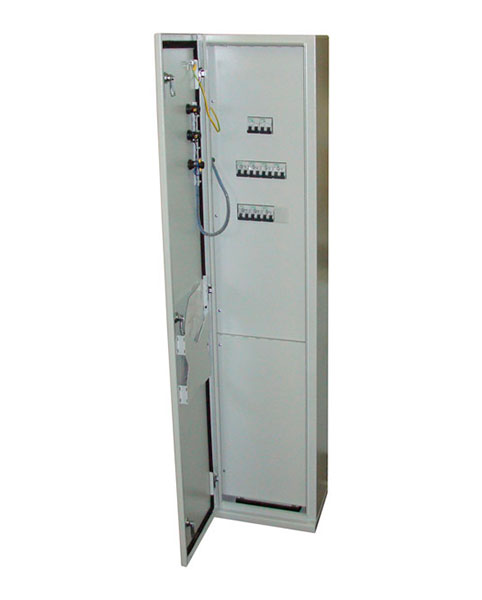

Трансформаторы в корпусе "Стойка".










Трансформатоы разделительные ТР ТРТ(M)


Трансформатор в корпусе
"Стандарт":


Трансформаторы ТР и ТРТ соответствуют ГОСТ 30030-93 и Руководящему техническому материалу РТМ-42-2-4-80.












Стандартная комплектация:

Разделительный трансформатор с системой контроля изоляции, температуры трансформатора, тока нагрузки; с системой плавного пуска; автоматическими выключателями по входу и выходу; с индикацией работы и аварии на лицевой панели корпуса; с шиной PE.

Технические характеристики медицинских разделительных трансформаторов:

Сопротивление изоляции, не менее 300 МОм
КПД, не менее 98 %
Максимальное допустимое фазное входное напряжение 255 В
Напряжение контроля изоляции между первичной и вторичной обмотками 4 кВ
Установка контроля изоляции 50 кОм
Время срабатывания системы контроля изоляции 1- 2 сек.
Температурный диапазон - 10 +50ºС
Исполнение от IP20 до IP54



Качество продукции обеспечивается следующими мерами:

  • Габарит корпуса трансформатора подбирается исходя из требования естественного охлаждения трансформатора.
  • Экранирующая обмотка улучшает качество вторичной сети.
  • Отклонение выходного напряжения не превышает 4%.
  • Система контроля изоляции и отходящих линий сигнализирует об отклонении основных параметров трансформатора и IT-сети.
  • Возможность подключения до 6 ПДК к каждому трансформатору.
  • Ограничение пусковых токов трансформатора обеспечивается системой плавного пуска.
  • При расчёте трансформатора закладывается высокая перегрузочная способность.
  • Шумность изделия в пределах установленных нормативов.
  • При производстве трансформаторов заводом "Энергозащитные системы" используется витой магнитопровод с распределённым зазором и медные обмотки, что позволяет значительно снизить потери мощности.

Системы защиты и контроля:

  1. Защита от сверхтоков в обмотках при аварии потребителя обеспечивается установкой автоматов защиты на входе и выходе .
  2. Ограничение значения пусковых токов при включении трансформатора обеспечивается системой ограничения пускового тока.
  3. При длительной перегрузке (нагреве) трансформатора система контроля температуры трансформатора выдает сигнал на желтый индикатор «АВАРИЯ» на лицевой панели изделия и на пост дистанционного контроля ПДК .
  4. С целью контроля состояния изоляции IT – сети, система контроля изоляции осуществляет непрерывный мониторинг сети нагрузки. В случае снижения значения сопротивления изоляции ниже установленного значения (50 кОм), система контроля выдает сигнал «НАРУШЕНИЕ ИЗОЛЯЦИИ» на желтый индикатор «АВАРИЯ» на лицевой панели изделия и на ПДК.
  5. Измерение величины нагрузки трансформатора обеспечивает система контроля рабочего тока. Система выдает аварийный сигнал о перегрузке трансформатора на желтый индикатор «АВАРИЯ» на лицевой панели изделия и на ПДК.



ПРАЙС-ЛИСТ на разделительные трансформаторы с контролем изоляции в КОРПУСЕ-СТАНДАРТ.

Наименование

Р max,
ВА

Габариты корпуса (ШхВхГ), мм
IP31

Габариты корпуса (ШхВхГ), мм
IP54

Вес,
кг.

Цена с НДС, руб.*
IP31

Цена с НДС,
руб.*
IP54

Трансформаторы однофазные

(Uвх = 220В, 50/60 Гц, Uвых = 220В +/- 5%, 50/60Гц)

ТР - 400М

440

310х395х150

310х395х150

19

37 500

38 700

ТР - 600М

660

310х395х150

310х395х150

20

38 700

39 900

ТР - 1000М

1 200

400х500х220

400х500х220

21

42 000

43 700

ТР - 2000М

2 200

500х650х220

500х650х220

26

49 500

51 800

ТР - 3000М

3 500

500х650х220

500х650х220

35

55 200

57 500

ТР - 4000М

4 400

500х650х220

500х650х220

47

74 400

76 700

ТР - 5000М

5 500

500х650х220

500х650х220

52

77 100

79 400

ТР - 6000М

6000

650х800х250

650х800х250

60

90 900

93 900

ТР - 7000М

7 000

650х800х250

650х800х250

68

95 100

98 100

ТР - 8000М

8 000

650х1000х300

650х1000х285

81

99 300

102 300

ТР - 9000М

9 000

650х1000х300

650х1000х285

86

112 500

116 300

ТР - 10000М

10 500

650х1000х300

650х1000х285

91

119 700

123 500

ТР - 12000М

12 500

650х1000х300

650х1000х285

98

145 800

149 600

ТР - 15000М

15 000

650х1000х300

650х1000х285

105

157 000

160 800

ТР - 16000М

16 000

650х1000х300

650х1000х285

110

166 900

170 700

Трансформаторы трёхфазные

(Uвх = 380/220В, 50/60 Гц, Uвых = 380/220В или 220/127В +/- 5%, 50/60Гц)

ТРТ - 2000М

2 200

500х650х220

500х650х220

35

64 500

66 800

ТРТ - 2500М

2 500

500х650х220

500х650х220

37

66 600

68 900

ТРТ - 3000М

3 600

500х650х220

500х650х220

40

70 800

73 100

ТРТ - 4000М

4 000

500х650х220

500х650х220

55

71 600

73 900

ТРТ - 5000М

5 000

650х800х250

650х800х250

75

109 800

112 800

ТРТ - 6000М

6 600

650х800х250

650х800х250

80

113 700

116 700

ТРТ - 7000М

7 000

650х800х250

650х800х250

80

114 300

117 300

ТРТ - 8000М

8 000

650х1000х300

650х1000х285

90

122 700

126 500

ТРТ - 9000М

9 500

650х1000х300

650Х1000х285

95

131 100

134 900

ТРТ - 10000М

10 500

650х1000х300

650х1000х285

100

132 000

135 800

ТРТ - 12000М

12 000

750х1200х300

750х1200х285

110

153 300

158 000

ТРТ - 15000М

16 500

750х1200х300

750х1200х300

130

169 200

173 900

ТРТ - 16000М

17 000

750х1200х300

750х1200х300

140

175 800

180 500

ТРТ - 20000М

21 000

750х1200х300

750х1200х300

170

201 600

206 300

ТРТ - 25000М

25 000

750х1200х300

600х1800х400

215

237 300

243 300

ТРТ - 30000М

30 000

600х1800х400

600х1800х400

220

279 600

280 300

ТРТ - 35000М

35 000

600х1800х400

600х1800х400

230

299 400

305 600

ТРТ - 40000М

40 000

600х1800х400

600х1800х400

260

321 000

328 000

ТРТ - 50000М

50 000

700х1800х400

700х1800х400

300

387 600

394 600

ТРТ - 63000М

63 000

700х1800х400

700х1800х400

330

412 800

420 000

ТРТ - 80000М

80 000

800х1800х400

800х1800х400

390

531 000

538 300

ТРТ - 100000М

100 000

800х1800х400

800х1800х400

480

639 300

646 800

ТРТ - 120000М

120 000

1000х2000х600

1000х2000х600

520

790 200

798 000

* Цены актуальны на февраль 2017 г.




ПРАЙС-ЛИСТ на разделительные трансформаторы с контролем изоляции
в КОРПУСЕ-СТОЙКЕ с лицевой панелью.

Наименование

Р max,
ВА.

Габариты корпуса
(ШхВхГ), мм.

Вес,
 кг

Цена с НДС, руб.*
IP31

Цена с НДС, руб.*
IP54

Трансформаторы однофазные

(Uвх = 220В, 50/60 Гц, Uвых = 220 В +/- 5%, 50/60 Гц)

ТР - 400М

440

330х800х310

35

48 300

48 600

ТР - 600М

660

330х800х310

40

49 200

49 600

ТР - 1000М

1 200

330х800х310

45

53 400

53 800

ТР - 2000М

2 200

330х800х310

50

59 100

59 100

ТР - 3000М

3 500

330х800х310

57

65 700

66 200

ТР - 4000М

4 400

330х800х310

62

85 200

85 800

ТР - 5000М

5 500

330х800х310

65

87 600

88 200

ТР - 6000М

6 000

330х1800х310

80

104 400

105 000

ТР - 7000М

7 000

330х1800х310

85

108 600

109 200

ТР - 8000М

8 000

330х1800х310

95

112 800

113 400

ТР - 9000М

9 000

330х1800х310

100

122 100

123 000

ТР - 10000М

10 500

330х1800х310

110

129 600

130 500

ТР - 12000М

12 500

500х1500х300

120

151 500

152 400

ТР - 15000М

15 000

500х1500х300

130

168 000

169 000

ТР - 16000М

16 000

500х1500х300

130

178 800

179 400

Трансформаторы трёхфазные

(Uвх = 380/220В, 50/60 Гц, Uвых = 380/220В или 220/127В +/- 5%, 50/60Гц)

ТРТ - 1500М

1 500

400х800х250

60

72 000

72 500

ТРТ - 2000М

2 200

400х800х250

65

75 600

76 100

ТРТ - 2500М

2 500

400х800х250

70

77 700

78 200

ТРТ - 3000М

3 600

400х800х250

78

81 900

82 500

ТРТ - 4000М

4 000

400х800х250

80

82 800

83 400

ТРТ - 5000М

5 000

500х1500х300

95

125 100

125 900

ТРТ - 6000М

6 600

500х1500х300

100

129 000

129 800

ТРТ - 7000М

7 000

500х1500х300

105

130 100

130 900

ТРТ - 8000М

8 000

500х1500х300

110

134 700

135 600

ТРТ - 9000М

9 500

500х1500х300

115

143 100

144 000

ТРТ - 10000М

10 500

500х1500х300

120

144 100

145 000

ТРТ - 12000М

12 000

500х1500х300

125

157 800

158 800

ТРТ - 15000М

16 500

500х1500х300

155

173 700

174 700

ТРТ - 16000М

17 000

500х1500х300

165

174 600

175 600

ТРТ - 20000М

21 000

500х1500х300

180

206 400

207 500

ТРТ - 25000М

25 000

600х1800х400

215

255 900

257 000

ТРТ - 30000М

30 000

600х1800х400

220

284 700

285 800

ТРТ - 35000М

35 000

600х1800х400

230

304 800

305 900

ТРТ - 40000М

40 000

600х1800х400

260

326 100

327 200

ТРТ - 50000М

50 000

700х1800х450

300

393 600

394 700

ТРТ - 63000М

63 000

700х1800х450

330

418 800

420 300

ТРТ - 80000М

80 000

800х1800х450

390

569 400

571 000

ТРТ - 100000М

100 000

1000х2000х600

480

611 900

613 900

ТРТ - 120000М

120 000

1000х2000х600

550

783 800

785 800

* Цены актуальны на февраль 2017 г.

Дополнительное оборудование:

  1. Пост дистанционного контроля ПДК для разделительного трансформатора.
  2. Щиток блок розеточный ЭЩР-О-6 (старое название Р-06М).
  3. Розетка заземления.
