SMC-110 тестер систем подачи воздуха и выпуска отработанных газов двигателя.


SMC-110 тестер

Продажа средств малой диагностики со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на оборудование для автосервиса запрашивайте в отделе автосервисного оборудования.


SMC110 тестер систем подачи воздуха и выпуска отработанных газов двигателя

   SMC-110 тестер предназначен для оценки пропускного сопротивления выпускной системы в том числе и катализатора.

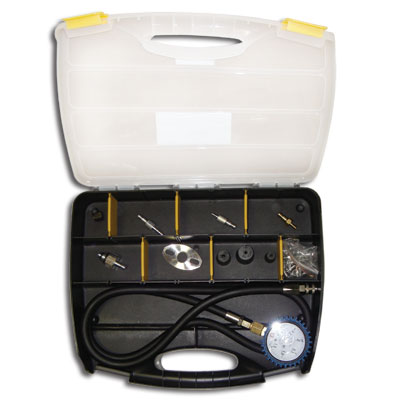

  В комплект тестера SMC-110 входит набор адаптеров, позволяющий произвести измерения в следующих точках:

  • гнездо датчика кислорода,
  • система EGR,
  • система SAR,
  • любая точка глушителя.

       С помощью тестера SMC-110 возможно провести диагностику следующих элементов:
  • Тестирование датчика кислорода
  • Тестирование системы выхлопа
  • Тестирование системы впуска воздуха

    Тестирование датчика кислорода

    •   Если в системе имеется не один, а несколько датчиков кислорода, начинайте тестирование с наиболее близкого к двигателю, а далее продолжайте тестирование по направлению потока.
    •   Отсоедините провода с датчика кислорода, и удалите его из системы.
    •   Установите соответствующий адаптер на место кислородного датчика.
    •   Подсоедините манометр быстроразъемные соединения на быстрый разъем соединителя, находящегося на адаптере датчика кислорода и проведите тест давления.
    •   Заведите двигатель. Проводите тестирование на холостых оборотах. Прочитайте показания по нижней шкале на манометре. Они не должны превышать 1 1/4 PSL (0.9 Bar) либо находиться в "красной зоне". Если это так- заглушите двигатель и восстановите все соединения.
    •   Если полученные показания на холостом ходу не находятся в "красной зоне" - увеличьте обороты двигателя до 2500 RPM и прочитайте показания. Если они находятся в "красной зоне", 3 PSL (0.1 Bar), то имеется препятствие потоку в системе выпуска. Система требует ремонта.
    •   Если автомобиль имеет Y-канал с катализаторами с обеих сторон, необходимо провести измерение пред обоими катализаторами.
    •   Если автомобиль имеет два катализатора, то необходимо произвести последовательное тестирование на обоих катализаторах.
    •   Если автомобиль имеет двойную систему выпуска- каждая сторона должна быть протестирована.

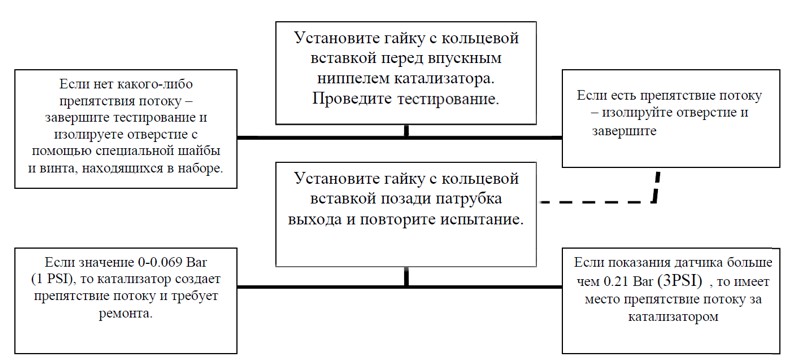

    Тестирование системы выхлопа

    •   Поместите автомобиль на подъемник.
    •   Найдите катализатор и место перед ним для того, чтобы сделать отверстие 3/8 (9,5 мм). При выборе места избегайте сварных швов.
    •   Просверлите вышеуказанное отверстие в выбранном Вами месте.
    •   Вставьте втулку в сделанное Вами отверстие. Втулку вставляйте насечками вниз.
    •   Далее возьмете гайку с насечками, вставьте в нее болт, затем вкручивайте болт во, вставленную Вами, втулку. До того момента, пока Вы не почувствуете усилие и болт перестанет поворачиваться.
    •   Затем удалите гайку и болт из отверстия со втулкой.
    •   Ввинтите латунный испытательный адаптер в, созданное Вами, соединение (контрольное отверстие). Подсоедините манометр с помощью быстроразъемного соединения к Вашему адаптеру. Проведите тестирование.
    •   Заведите двигатель. Проводите тестирование на холостых оборотах. Прочитайте показания по нижней шкале на манометре. Они не должны превышать 1 1/4 PSL (0.9 Bar) либо находиться в "красной зоне". Если это так- заглушите двигатель и восстановите все соединения.
    •   Если полученные показания на холостом ходу не находятся в "красной зоне" - увеличьте обороты двигателя до 2500 RPM и прочитайте показания. Если они находятся в "красной зоне", 3 PSL (0.1 Bar), то имеется препятствие потоку в системе выпуска. Система требует ремонта.
    •   Если автомобиль имеет Y-канал с катализаторами с обеих сторон, необходимо провести измерение пред обоими катализаторами.
    •   Если автомобиль имеет два катализатора, то необходимо произвести последовательное тестирование на обоих катализаторах.
    •   Если автомобиль имеет двойную систему выпуска- каждая сторона должна быть протестирована.
    Тестирование системы выхлопа



    Тестирование системы впуска воздуха

    •   Удалите резиновый шланг, присоединенный к выпускному коллектору, проверьте клапан и затем удалите контрольный адаптер.
    •   Выберите подходящий размер резинового адаптера и быстроразъемного соединения и произведите подключение.
    •   Поместите резиновый адаптер в выпускной коллектор A.I.R. канала, и проверьте, чтобы шланг оставался на месте, а клапан был удален.
    •   Проведите измерение давления.Внимание!

      1.  Перед проведение замеров дайте всем частям двигателя охладиться до безопасной температуры.
      2.  Соблюдайте меры противопожарной безопасности. Проводите тестирование на безопасном расстоянии от электропроводки и легко воспламеняющихся веществ. Имейте исправный огнетушитель.
      3.  Используйте вентиляцию, избегайте вдыхания выхлопных газов.
      4.  При тестировании пользуйтесь защитными очками.
    •   Заведите двигатель. Проводите тестирование на холостых оборотах. Прочитайте показания по нижней шкале на манометре. Они не должны превышать 1 1/4 PSL (0.9 Bar) либо находиться в "красной зоне". Если это так- заглушите двигатель и восстановите все соединения.
    •   Если полученные показания на холостом ходу не находятся в "красной зоне" - увеличьте обороты двигателя до 2500 RPM и прочитайте показания. Если они находятся в "красной зоне", 3 PSL (0.1 Bar), то имеется препятствие потоку в системе выпуска. Система требует ремонта.
    •   Если автомобиль имеет Y-канал с катализаторами с обеих сторон, необходимо провести измерение пред обоими катализаторами.
    •   Если автомобиль имеет два катализатора, то необходимо произвести последовательное тестирование на обоих катализаторах.
    •   Если автомобиль имеет двойную систему выпуска- каждая сторона должна быть протестирована.



    Перечень адаптеров тестера SMC 110

    № п/п Иллюстрация
    110-1
    110-2
    110-3
    110-4
    110-5
    110-6
    110-7
    110-8
    110-9
    110-10
