Настенные однорядные, двухрядные консоли МК-НД

Медицинские консоли МК-НО-800, МК-НД-800, МК-НД-1200, МК-НД-1600, МК-НД-2000 с настенным креплением используются при расположении места лечения пациента в непосредственной близости от стены.

При выборе консоли предпочитают горизонтальную ориентацию, типовые длины 800, 1200, 1600 или 2000 мм, одинарную или двойную рядность. Конкретная длина консоли выбирается из стандартного ряда исходя из количества розеток, газовых клапанов и навесного оборудования.

Подробная информация о составе консоли указывается в спецификации или опросном листе при заказе.

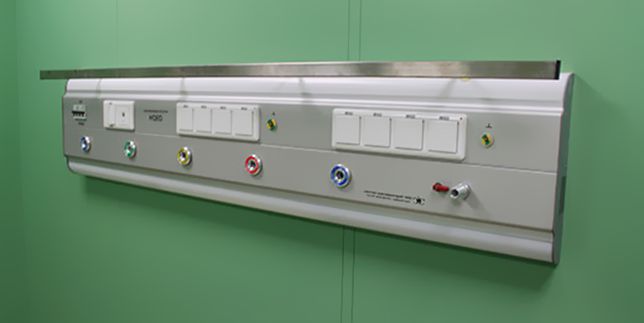

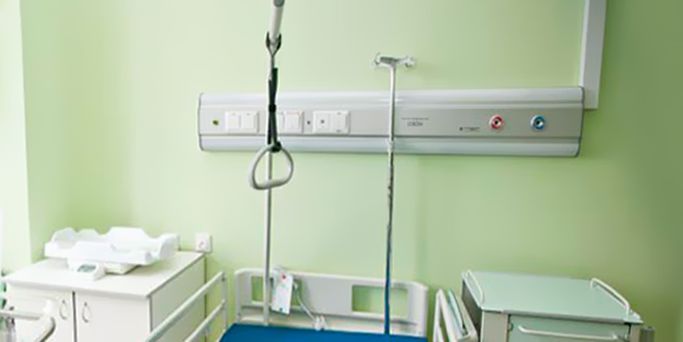

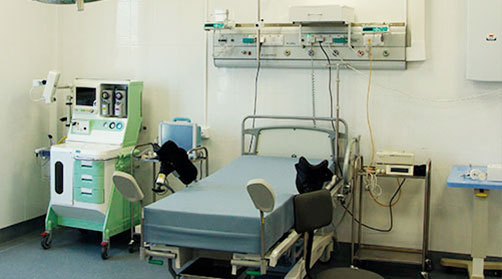

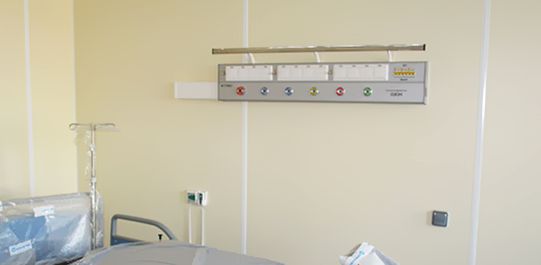

Примеры внешнего вида консолей с настенным креплением.

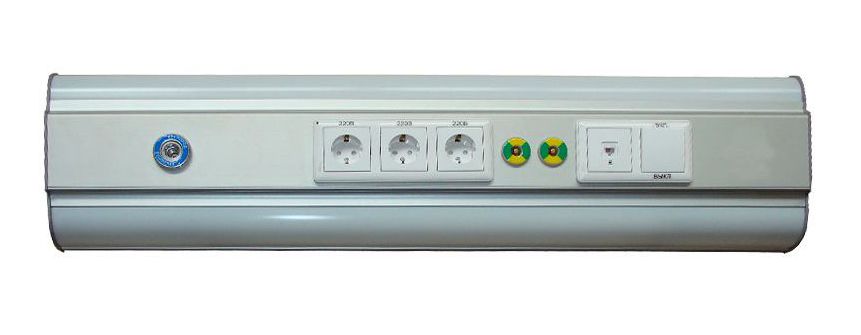

Типовые консоли серии «ОЗОН» с настенным креплением.

Виды консолей с настенным креплением.

По ориентации:

• Горизонтальные.
• Вертикальные.

Как выбрать консоль?

В общие палаты стационара
на каждое койко-место обычно устанавливают консоли длиной 800-1600 мм в минимальной комплектации:

• Состав газовой секции – 1-2 клапана (кислород+сжатый воздух или кислород+вакуум).
• Состав электрической секции – 2-4 розетки, 1 DIN клемма уравнивания, кнопка вызова персонала РИНГ-КВ. Часто ставят светильники верхнего и нижнего света.
• При наличии навесного оборудования – применяют рельс.

В процедурные, перевязочные, предоперационные палаты
обычно устанавливают консоли длиной 1200-1600 мм в расширенной комплектации:

• Состав газовой секции – 4-6 клапанов (2 клапана кислород+сжатый воздух+вакуум). Часто добавляют закись азота или углекислый газ в комплекте с AGSS или эжектором.
• Состав электрической секции – 8-12 розеток, 4-6 DIN клемм уравнивания потенциалов, кнопка вызова персонала РИНГ-КВ.
• Для установки навесного оборудования – рельс.

• Газовый клапан.
• 4 электрические розетки.
• Зажим уравнивания потенциалов.
• Зажим заземления.
• Автоматический выключатель.

• 4 газовый клапанов + AGSS.
• 3 блока по 4 электрические розетки.
• 3 зажима уравнивания потенциалов.
• 3 автоматических выключателя.
• Рельс для навесного оборудования.

• 5 газовых клапанов.
• Эжектор.
• 2 блока по 4 электрические розетки.
• 2 автоматических выключателя.
• 2 DIN-клеммы заземления.
• РИНГ-Ш.
• Светильник общего освещения (верхний).
• Светильник нижнего освещения.
• Рельс для навесного оборудования.

• 2 газовых клапана.
• 4 электрических розетки.
• 1 автоматический выключатель.
• Светильник общего освещения (верхний).
• Светильник-ночник.
• Светильник нижнего освещения.
• Выключатель светильников.
• РИНГ-Ш.

• 3 газовых клапана.
• Электрических розеток.
• 1 автоматический выключатель.
• 2 светильника общего освещения.
• Светильник нижнего освещения.
• Выключатель светильников.

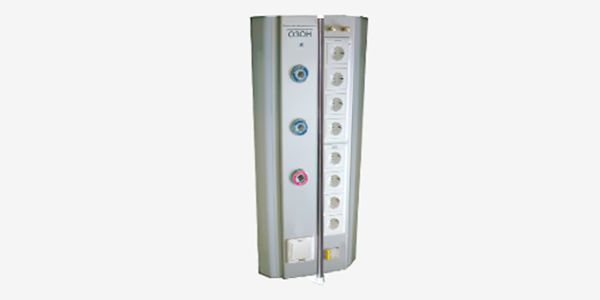

• Вертикальное расположение.

Наименование

Длина

Газовый
клапан

Электрические
розетки

Зажим
уравнивания
потенциалов

Рельс для
навесного
оборудования

Освещение

Клемма
уравнивания
потенциалов
DIN

Консоль двухрядная
МК-НД-2000

2000 мм

Блок из 4-х быстро-разъемных газовых клапанов

2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, зажимами заземления, автоматическими предохранителями

+

2000 мм

—

—

Консоль двухрядная
МК-НД-1600

1600 мм

Блок из 2-х газовых клапанов

2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, зажимами заземления, автоматическими предохранителями

+

1600 мм

—

—

Консоль двухрядная
МК-НД-1200

1200 мм

Блок из 2-х газовых клапанов

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

1200 мм

—

—

Консоль двухрядная
МК-НД-800

800 мм

Блок из 2-х газовых клапанов

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

800 мм

—

—

Консоль однорядная
МК-НО-800 удлиненная

1200 мм

Блок из 2-х газовых клапанов

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

1200 мм

—

—

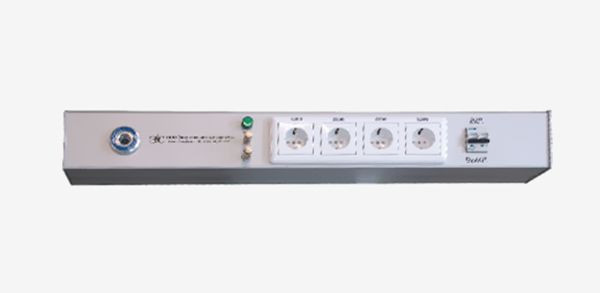

Консоль однорядная
МК-НО-800

800 мм

Блок из 2-х газовых клапанов

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

800 мм

—

—

Консоль однорядная
МК-НО-800

800 мм

1 газовый клапан

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

800 мм

—

—

Консоль
МК-НД-800 световая

800 мм

1 газовый клапан

Блок из 2-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный LED светильник – верхний/нижний с выключателем

+

Консоль
МК-НД-800 световая

800 мм

1 газовый клапан

Блок из 2-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний/нижний с выключателем

+

Консоль
МК-НД-1200 световая

1240 мм

1 газовый клапан

Блок из 4-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний/нижний с выключателем

+

Консоль
МК-НД-800 световая

800 мм

1 газовый клапан

Блок из 2-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный LED светильник – верхний с выключателем;

встроенный LED светильник – нижний с выключателем

+

Консоль
МК-НД-800 световая

800 мм

1 газовый клапан

Блок из 2-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний с выключателем; встроенный светильник – нижний с выключателем

+

Консоль
МК-НД-1200 световая

1240 мм

1 газовый клапан

Блок из 4-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний с выключателем; встроенный светильник – нижний с выключателем

+

Консоль
МК-НД-800 с дополнительной приборной секцией

800 мм

Блок из 2-х газовых клапанов

Блок из 4-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний с выключателем; встроенный светильник – нижний с выключателем

+

Консоль
МК-НД-1200 с дополнительной приборной секцией

1240 мм

Блок из 3-х газовых клапанов

Блок из 4-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний с выключателем; встроенный светильник – нижний с выключателем

+
