Конструктор систем раздачи дизельного топлива Pressol.

1. Резервуары.
2. Принадлежности для установок и резервуаров.
3. Подставки-маслосборники под 60/200 л бочки.
4. Электрические насосы для дизельного топлива.
5. Шланги для дизельного топлива.
6. Счетчики-расходомеры.
7. Раздаточные пистолеты.
8. Пневматические насосы для дизтоплива и масла 1:1.
9. Шланги для масла и принадлежности.

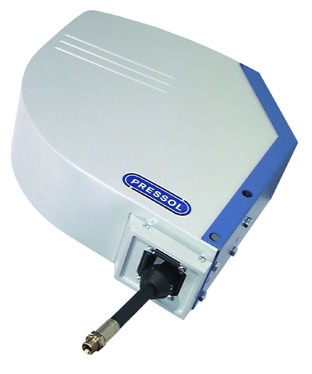

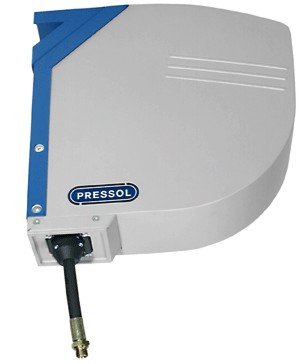

10. Катушки со шлангами.
11. Счетчики-расходомеры для масла.
12. Раздаточные пистолеты для масла.

Пригодны для дизельного топлива и масел класса
пожароопасности AIII:

• Газойль и дизельное топливо.
• Отработанные моторные и трансмиссионные масла
  известного происхождения согласно мерам безопасности.
• Смазочное масло L-AN по DIN 51501 (смазочные масла
  AN 5 и AN 7 согласно нормам по охране труда являются
  трудновоспламеняемыми жидкостями.
• Моторные и смазочные масла по DIN 51511.
• Трансмиссионные масла для автомобилей по DIN 51512.
• Гидравлические масла H, HL и HL-P по DIN 51524 и 51525.
• Теплонесущие масла Q по DIN 51522.
• Цельно- и полусинтетические масла.
• Рапсол-метил-эфир.

Примечания:

• С сертификатом N. Z-40.21-362 des DIBt, Berlin
  (45400, 45101, 45100, 45105).
• С сертификатом D/BAM/6403/31HA1
  (45090, 45091, 45093, 45095).
• Стационарные резервуары (45400, 45101, 45100, 45105).
• Возможно применять стационарно и мобильно
  (45 090, 45091, 45093, 45095).
• Для наземного хранения в закрытых помещениях.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Материал наружной емкости:
  Жесть, оцинкована наваркой.
• Материал внутренней емкости:
  HDPE (полиэтилен высокой плотности).
• Разъемы: 4xG 2'' вн. резьба на бочку.

СПЕЦИФИКАЦИЯ:

• Европейский и российский сертификаты.
• Механический указатель уровня.
• Оптический указатель протечек.
• Возможно перемещение с загрузкой.
• Возможен монтаж с трех сторон насосов
  и катушек со шлангами.
• Встроенные ручки.
• Палетная стальная опора, демонтируемая.
• Используются для наземного хранения дизельного
  топлива и масел класса пожароопасности AIII в закрытых
  помещениях.

Резервуар двухстенный, 400 л.

Арт. 45400: стационарный.
Арт. 45090: возможно применять стационарно и мобильно.

Емкость резервуара: 400 л.
Наружные размеры (ДхШхВ): 730 х 700 х 1180 мм.
Пустой вес: 50 кг.

Резервуар двухстенный, 750 л.

Арт. 45101: стационарный.
Арт. 45091: возможно применять стационарно и мобильно.

Емкость резервуара: 750 л.
Наружные размеры (ДхШхВ): 980х760х1420 мм.
Пустой вес: 66 кг.

Резервуар двухстенный, 1000 л.

Арт. 45100: стационарный.
Арт. 45093: возможно применять стационарно и мобильно.

Емкость резервуара: 1000 л.
Наружные размеры (ДхШхВ): 1280х760х1420 мм.
Пустой вес: 89 кг.

Резервуар двухстенный, 1500 л.

Арт. 45105: стационарный.
Арт. 45095: возможно применять стационарно и мобильно.

Емкость резервуара: 1500 л.
Наружные размеры (ДхШхВ): 16030х755х1870 мм.
Пустой вес: 165 кг.

19402

Держатель для
раздаточного
пистолета,
со стаканчиком.

Технические данные:

Размер (ДШВ): 703 x 90 x 150 мм.
Материал: сталь.
Цвет: RAL 7040 серый матовый.
Вес: 1,57 кг.

Спецификация:
• Стаканчик.
• Набор крепежа.
• только для резервуаров.

19403

Монтажная плата,
для крепления шланга.

Технические данные:

Размер (ДШВ): 350 x 330 x 2 мм.
Материал: сталь.
Цвет: RAL 7040 серый матовый.
Вес: 1,4 кг.

Спецификация:
• Набор крепежа.
• только для резервуаров.
• Монтажная плата для крепления
  шланга (19 669).

19669

Крепление шланга,
большое исполнение.

Технические данные:

Размер ДШВ: 348 x 144 x 257 мм.
Вес: 1,3 кг.
Материал: алюминий.

Спецификация:
• для настенного монтажа

19410

19411

Крышка для
проветривания,
G 2" внутр.,
с ситом, полиамид.

Крышка для
проветривания,
G 2" внутр.,
без сита, латунь.

Технические данные:

Резьба: G 2" внутренняя.

Спецификация:
• для монтажа на конце линии
  проветривания резервуаров.

19413

Датчик, для закрытых
помещений.

Технические данные:

Присоединительная резьба: G 1” нар.
Кабель: 5 м.
Установка высоты: 70 – 331 мм.
Предназначение: Масла EL DIN 51 603,
дизтопливо по DIN 51 601.

Спецификация:
• в собранном состоянии,
   готов к установке.

Технические данные:

Размер (ДШВ): 163 x 97 x 62 мм.
Вес: 0,4 кг.
Питание: 230 В, 50/60 Гц.
Мощность: 5 ВА.
Предохранитель: M 32mA.
Кабель: 1,2 м, 2 x 0,75 мм².
Задержка: нет.
Доп. выходы: 1 реле.
Данные реле: max. 250 В, 2 A.
Омическая нагрузка.
Рабочая температура: -10°C до +60°C.
Класс защиты: II DIN 57 700.

Спецификация:
• Для установки между внутренней и
  внешней стенкой резервуаров.
• Предупреждение при высоте жидкости
  от 50 мм.

Технические данные:

Подвод 1: G 2" наружная.
Подвод 2: сцепление автоцистерны.

Спецификация:
• Металлическая крышка.
• сцепление автоцистерны.

Технические данные:

Резьба: G 2" наружная.

Спецификация:
• Арматура (19 414 950).
• Крышка (19 410).
• Труба (87 563).

Подставки-маслосборники под 60/200 л бочки.

• Оцинкованная съемная решетка.
• Материал: 3,5 мм стальная жесть.
• Возможность транспортировки погрузчиком.


для двух 200 л бочек,
Размеры (ДШВ): 1340x850x340 мм.
Вес: 76 кг.

для четырех 200 л бочек,
Размеры (ДШВ): 2680x850x236 мм.
Вес: 122,2 кг.

для четырех 200 л бочек,
Размеры (ДШВ): 1200x1200x340 мм.
Вес: 90 кг.

Стеллаж для бочек,
для горизонтального хранения 3 x 60 л,
или 2 x 200 л бочек.

Размеры (ДВШ): 1370x650x850 мм.
Материал: сталь.

Спецификация:
• для самостоятельной сборки,
• устойчивый,
• только вместе с подставкой-маслосборником
  (19 808 / 19 802).
• расширяется до 2 уровней один над другим,
  700 мм и 1500 мм.

23155 957
23155 958
23157 957

Шланг для дизтоплива, Ду 19,
G 1'' нар.-G 1'' вн.

Технические данные:

Резьба 1: G 1'' нар.
Резьба 2: G 1'' вн. с накидной муфтой.

Внутренний диаметр: 3/4".
Внутренний диаметр: 19 мм.
Наружный диаметр: 27 мм.

Материал (снаружи): очень прочный,
абсолютно погодостоек.
Материал (внутри): резина устойчивая
к выщелачиванию и гибкая на холоде,
не твердеет, соответствует EN 12115.

Макс. рабочее давление: 10 атм.
Материал резьбовых соединений:
AlSi 12 (устойчив к морской воде).
Материал прокладки: резина 70.

Спецификация:

• Идеально в качестве шланга для барабана.

23 155 957: 4 м, 1,7 кг.
23 155 958: 6 м, 2,6 кг.
23 157 957: 10 м, 4,8 кг.

23155 950
23155 956
23157 950

Шланг для дизтоплива, Ду 25,
G 1'' нар.-G 1'' вн.

Технические данные:

Резьба 1: G 1'' нар.
Резьба 2: G 1'' вн. с накидной муфтой.

Внутренний диаметр: 1".
Внутренний диаметр: 25 мм.
Наружный диаметр: 37 мм.

Материал (снаружи): очень прочный,
абсолютно погодостоек.
Материал (внутри): резина устойчивая
к выщелачиванию и гибкая на холоде,
не твердеет, соответствует EN 12115.

Макс. рабочее давление: 10 атм.
Материал резьбовых соединений:
AlSi 12 (устойчив к морской воде).
Материал прокладки: резина 70.

Спецификация:

• Идеально в качестве шланга для барабана.

23155 950: 4 м, 2,8 кг.
23155 956: 6 м, 4,6 кг.
23157 950: 10 м, 6,9 кг.

23156
23158959

Шланг для дизтоплива, Ду 25,
G 1'' нар.-G 1'' вн.

Технические данные:

Резьба 1: G 1'' нар.
Резьба 2: G 1'' вн. с накидной муфтой.

Общая длина: 1,6 м.

Внутренний диаметр: 1".
Внутренний диаметр: 25 мм.
Наружный диаметр: 37 мм.

Материал (снаружи): очень прочный,
абсолютно погодостоек.
Материал (внутри): резина устойчивая
к выщелачиванию и гибкая на холоде,
не твердеет, соответствует EN 12115.

Макс. рабочее давление: 10 атм.
Материал резьбовых соединений:
AlSi 12 (устойчив к морской воде).
Материал прокладки: резина 70.

23156: 1,6 м, 1,5 кг.
23158959: 2 м, 1,8 кг.

19638

Адаптер, ключ 33
R 1” нар.я, G 3/4” нар.

Технические данные:

Резьба 1: R 1" наружная, DIN 2999.
Резьба 2: G 3/4" наружная.
Внутренний диаметр: 16,6 мм.
Под гаечный ключ: 33 мм.
Материал: сталь.

Спецификация:
• Для монтажа счетчика на трубопровод
  с резьбой 1".

20118

Переходник,
под ключ 34,
G 1” нар., G 1” нар.

Технические данные:

Резьба: G 1" наружная, 60° конус.
Внутренний диаметр: 25 мм.
Под гаечный ключ: 34 мм.
Длина: 36 мм.
Давление: - 0,95 до 15 атм.
Диапазон температур: - 10°C до 70°C.
Материал: латунь.

Спецификация:
• с внутренним конусом по DIN EN 560.
• Для монтажа счетчик/раздаточный пистолет
  с резьбой G 1" внутренняя.

19621

Шатун, Ду 19,
G 1" вн., G 3/4" нар.

Технические данные:

Резьба 1: G 1'' вн.
Резьба 2: G 3/4" нар.
Длина 62,2 мм.

19625

Шатун, Ду 19,
G 1" вн., G 1" нар.

Технические данные:

Резьба 1: G 1'' вн.
Резьба 2: G 1" нар.
Длина 59 мм.

87501

Шатун, Ду16,
G 1" вн., G 1" нар.

Технические данные:

Резьба 1: G 1" внутр.
Резьба 2: G 1" нар.
Материал:
переходник - латунь,
гильза - алюминий,
прокладка - витон.

03419

Переходник, короткий,
G 1" a, G 3/4” i.

Технические данные:

Резьба 1: 3/4” внутр.
Резьба 2: G 1" нар.
Длина: 21 мм.
Под гаечный ключ: 36 мм.
Материал: латунь.

20062

Переходник,
G 1/4" наружная,
для разъема Rectus,
Typ 26

Технические данные:
Подвод 1: G 1/4" наружная.
Подвод 2: для разъема Rectus Typ 26.
Внутренний диаметр: 7,2 мм.
Ключ: 12 мм.
Материал: латунь.

Спецификация:
• Для монтажа фильтр-редуктор-лубрикатора (20 218).

20112

Переходник,
G 1/4" нар.-G 1/4" нар.

Технические данные:
Подвод с обоих сторон: G 1/4" наружная 60° уплотняющий конус.
Внутренний диаметр: 7,5 мм.
Ключ: 17 мм.
Давление: - 0,95 до 15 атм.
Температура: - 10°C до 70°C.
Материал: латунь.

Спецификация:
• Для монтажа фильтр-редуктор-лубрикатора (20 218).
• с внутренним конусом по DIN EN 560.

20218

20218950

19530

Шланг для масла, 0,5 м,
G 3/4" внутр., G 3/4” внутр.

Технические данные:

Длина: 0,5 m
Резьба 1: G 3/4" внутр. 60° конус.
Резьба 2: G 3/4" внутр. 60° конус.
Внутренний диаметр: 20 мм.
Рабочее давление: 45 атм.

Спецификация:
• высокая производительность.
• по DIN 20 021 (EN 854).

Шланг для масла, 2 м,
G 3/4" внутр., G 3/4” нар.

Технические данные:

Длина: 2 m
Резьба 1: G 3/4" внутр. 60° конус.
Резьба 2: G 3/4" нар. 60° конус.
Внутренний диаметр: 20 мм.
Рабочее давление: 105 атм.

Спецификация:
• высокая производительность.
• по EN 857.

19531
19533
19534
19535
19538

Шланг для масла,
1 м, G 3/4" внутр., G 3/4” нар.
3 м, G 3/4" внутр., G 3/4” нар.
4 м, G 3/4" внутр., G 3/4” нар.
5 м, G 3/4" внутр., G 3/4” нар.
8 м, G 3/4" внутр., G 3/4” нар.

Технические данные:

Резьба 1: G 3/4" внутр.
Резьба 2: G 3/4" нар. 60° конус.
Внутренний диаметр: 20 мм.
Рабочее давление: 105 атм.

Спецификация:
• высокая производительность.
• по DIN 20 022 (EN 853).

19550

Шланг для масла, 1,5 м,
G 3/4” вн., G 3/4” вн.

Технические данные:

Длина: 1,5 м.
Подвод 1: G 3/4" внутр.
Подвод 2: G 3/4" внутр.,
90° изогнутая труба.
Внутренний диаметр шланга:
20 мм.
Рабочее давление: 105 атм.

Спецификация:
• для соединения насос/трубопровод.
• муфты с обеих сторон.
• по DIN 20 022 (EN 853).

19666

Гибкий трубопровод, 0,5 м,
G 3/4” внутр., G 3/4” внутр.

Технические данные:

Длина: 0,5 м.
Подвод с обоих сторон: G 3/4" внутр.
Внутренний диаметр шланга: 20 мм.
Материал шланга: легированная сталь
(X6 CrNiTi 1810)
С оплеткой из легированной стали.
Вес: 0,4 кг.

Спецификация:
• по TRBF 231 T1.
• для соединения насос/трубопровод
  в закрытой зоне.
• муфты с обоих сторон.

19669

Шлангодержатель,
большой.

Технические данные:

Размер (ДШВ): 348 x 144 x 257 мм.
Вес: 1,3 кг.
Материал: Алюминий (литой).

Спецификация:
• для настенного монтажа.

19521

Настенное крепление,
для пневмонасосов.

Технические данные:

Размер (ДШВ): 155 x 48 x 127 мм.
Вес: 1,1 кг.
Материал: сталь, оцинковано.

Спецификация:
• для пневмонасосов.
