Беспроводная палатная сигнализация серии «Ринг».

Беспроводная система вызова медицинского персонала серии «Ринг» представляет собой аппаратно-программный комплекс для оперативной связи пациентов с дежурным персоналом медицинского учреждения с целью обеспечения надлежащего наблюдения и ухода за пациентами, предоставления пациентам комфортности и защищенности во время пребывания в больнице, а так же повышения ответственности и эффективности работы самого персонала отделения.

Состав беспроводной систем вызова медицинского персонала.

ПРЕИМУЩЕСТВА СИСТЕМЫ «РИНГ»:

• В системе «Ринг» реализована возможность подключения до 24 палатных контроллеров и получения до 144 вызовов одновременно.
• Возможность установки до пяти ведомых пультов медсестры для дублирования вызовов. Каждый ведомый пульт в системе «Ринг» может работать как в обычном режиме (отображая все вызовы), так и в режиме «ВРАЧ». В режиме «ВРАЧ», предназначенном для работы в ординаторской, дублируются только сигналы вызова врача.
• В системе «Ринг» реализован непрерывный контроль целостности. При обрыве связи с одной или несколькими палатами на экране пульта появляется соответствующее сообщение о нарушении связи. При этом в коридоре периодически мигают всеми цветами коридорные лампы отключенных палат.
• При обрыве связи с ведущим пультом коридорная лампа продолжает функционировать, отображая наличие и тип вызовов, а также сигнализирует редким периодическим миганием об отсутствии связи.
• Сигнал вызова медсестры мелодичен, не режет слух и не вызывает раздражение сотрудников.
• Реализован крупный шрифт и подсветка монитора пульта медсестры.
• Реализовано назначение пользователем собственных названий для каждой палаты, например, «РЕАНИМАЦИЯ» или «ТЕРАПИЯ 205».
• Реализовано назначение эксплуатирующим специалистом собственного текстового названия для каждой кнопки вызова в палате, например, «БОКС-1» или «ТЕРАПИЯ-2».
• Высокая скорость загрузки ПО при включении системы.
• В системах «Ринг» используется безопасное напряжение питания.
• Пульты и кнопки вызова изготовлены из прочного и изностойкого материала в компактных корпусах, рассчитанных на ежедневную и длительную эксплуатацию.

ПРИНЦИП РАБОТЫ.

Принцип работы беспроводной системы вызова персонала «Ринг» заключается в обработке поступающего с кнопки вызова персонала (Ринг-Р-КВ) сигнала коридорной лампой (Ринг-Р-КЛ) и передачей консолидированной информации на пост медсестры (Ринг-Р-ПМ). Данные могут дублироваться на ведомый пульт медсестры, который может работать в режиме дублера, либо в режиме прохождения только экстренных вызовов для врача.
Цифровая связь в системе между пультом, коридорными лампами и кнопками осуществляется по радиоканалу.

Беспроводные кнопки вызова персонала могут быть стандартного исполнение (РИНГ-Р-КВ), размещаться во влажных помещениях (Ринг-Р-КВ54) или иметь специальное устройство для лежачих больных (Ринг-Р-КВЛ).

При нажатии беспроводной кнопки вызова (Ринг-Р-КВ) коридорная лампа (Ринг-Р-КЛ) загорается красным цветом и одновременно со звуковым сигналом появляется сообщение на пульте медсестры (Ринг-ПМ).

Медсестра при входе в палату нажимает беспроводную кнопку сброса (Ринг-Р-КПС), после чего коридорная лампа меняет свет на зелёный. В случае необходимости срочного вызова врача медсестра нажимает кнопку вызова врача (Ринг-Р-КВВ), расположенную при входе около кнопки сброса. При этом экстренный вызов приходит на пульт медсестры (Ринг-ПМ) и на ведомый пульт медсестры (Ринг-ПМ), коридорная лампа моргает синим цветом. Выходя из палаты, медсестра повторно нажимает кнопку сброса, выключая тем самым коридорную лампу.

Беспроводная система вызова медицинского персонала может применяться как отдельно, так и в составе медицинских консолей.

Cистема представляет собой зону радиосвязи, обеспечиваемую блоком подключения к радиоканалу ведущего пульта медсестры. Коридорные лампы подключаются к блоку ведущего пульта, а кнопки вызова и сброса к коридорным лампам. Адресное пространство выставляется перемычками.

РАЗМЕЩЕНИЕ.

• Пульт медсестры устанавливают на посту дежурной медсестры или ином рабочем месте медицинского персонала.
• Блок подключения пульта к радиоканалу устанавливается под потолком коридора в зоне пульта медсестры.
• Блок питания устанавливают либо рядом с пультом медсестры, либо в пластиковом щитке рядом с блоком подключения пульта к радиоканалу.
• Коридорную лампу монтируют в коридоре над дверью палаты или рядом с дверью.
• Кнопки присутствия/сброса и вызова врача устанавливаются внутри палаты рядом с дверью таким образом, чтобы медсестре было удобно нажимать при входе и выходе.
• В санитарных помещения используются кнопки экстренного вызова исполнением IP54.

В качестве ведущего модуля в системе используется пульт медсестры «Ринг-ПМ» с переключателем режима работы в положении «ведущий».

Система «Ринг» при включении проводит внутренний тест и автоматически подключает все устройства сети (если их количество не более максимального), поэтому здесь и далее в описании указывается максимальное количество устройств.

Пульт медсестры обеспечиват:

1. Поддержку в системе до 24-х ведомых модулей (палатные контроллеры и ведомые пульты).
2. Индикацию на дисплее пульта до 144 вызовов от пациентов с привязкой к номеру палаты.
3. Индикацию на дисплее пульта экстренных вызовов из санузла от 24 палат.
4. Индикацию на дисплее пульта номера палаты, в которой присутствует персонал.
5. Индикацию на дисплее пульта номера палаты, из которой поступил вызов врача.
6. Дублирующую индикацию наличия стандартного, экстренного вызова из санузла, вызова врача, а также присутствие персонала в палате на отдельных светодиодах.
7. Индикацию на дисплее служебных сообщений.
8. Отключаемое звуковое дублирование наличия вызова.
9. Подключение к персональному компьютеру через стандартный порт USB для назначения клиентом собственного текстового названия для каждой палаты, например, «РЕАНИМАЦИЯ» или «ТЕРАПИЯ 205», или для каждой кнопки вызова в палате, например, «БОКС-1».

На дополнительных постах медсестры (Ринг-ПМ), в ординаторской, в кабинете заведующего отделением могут устанавливаться дополнительные пульты медсестры с переключателем режима работы в положении «ведомый» (перемычка «Доп»). Пульт медсестры, являясь ведомым, обеспечивает индикацию всех событий параллельно другим отображающим устройствам.
В системе общее количество пультов медсестры «Ринг-ПМ» в совокупности не должно превышать 5.

Также пульт медсестры с переключателем режима в положении «ведомый» может устанавливаться в режим «врач» (перемычка «Врач»), при котором отображаются только вызовы врача и присутствие персонала.

Все подключенное оборудование подключается к ведущему пульту медсестры при включении в автоматическом режиме. Специальная настройка не требуется.

ВНИМАНИЕ: в системе может быть только один ведущий пульт!

При включении пульт медсестры автоматически проверяет и регистрирует все подключенное к сети оборудование (технология самонастройки сети). Информация о ходе проверки высвечивается на экране.
Если в дальнейшем по каким-либо причинам происходит потеря связи с одним или несколькими из зарегистрированных устройств, то пульт медсестры выдает сервисное сообщение с указанием отключившихся в ходе сеанса устройств.

Одновременно оставшиеся без связи пульты в режиме «Ведомый» выводят сервисное сообщение о потере связи.

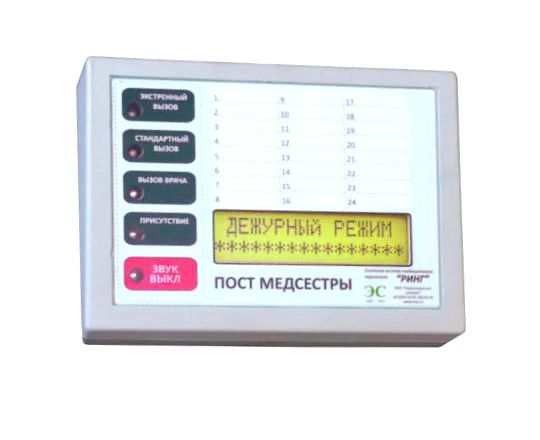

Пульт медсестры «Ринг-Р-ПМ» монтируется на стену или фиксируется на столе поста медсестры. Подключение пульта медсестры к радиосети беспроводной системы вызова медицинского персонала осуществляется с помощью блока подключения пульта к радиоканалу, который устанавливается под потолком коридора в зоне пульта медсестры. Пульт подключается к блоку кабелем UTP-5 (витая пара 5-й категории, обычно применяемая для прокладки компьютерной сети).

Пульт медсестры «Ринг-Р-ПМ» имеет габариты не более 210х150х40 мм (ШхВхГ),
монтируется на стену или фиксируется на столе поста медсестры.

В системе предусмотрено несколько типов кнопок для стандартного вызова:

«Ринг-Р-КВ» – врезного крепления для установки в консоли или стеновые ниши.
«Ринг-Р-КВЛ» – выносного крепления для лежачих больных.

Всего в палате может быть установлено до 6 кнопок стандартного вызова, либо выносные кнопки для лежачих больных (Ринг-Р-КВЛ).

Для вызова врача используется кнопка вызова врача «Ринг-Р-КВВ».
Для сброса вызовов и индикации присутствия медперсонала в каждой палате используется кнопка присутствия/сброса «Ринг-Р-КПС».

Для экстренного вызова из туалета или душа в системе используются кнопки экстренного вызова влагостойкие исполнения IP54. В туалете в каждой палате может быть одна кнопка экстренного вызова. Допускается запараллеливание в палате двух кнопок экстренного вызова.

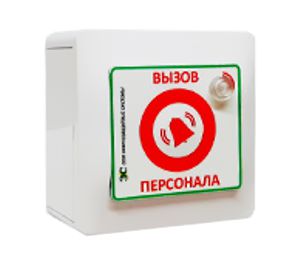

Кнопка вызова «Ринг-Р-КВ» выполнена в корпусе с габаритами не более 100х40х40 мм (ШхВхГ).

Конструкция кнопок вызова выполнена на основе стандартного подпружиненного электрического выключателя освещения с подсветкой. Это позволяет выполнять как врезную установку для скрытой проводки в стандартный розеточный стакан, так и различные варианты накладной установки в стандартные гнезда для розеток или выключателей, чем достигается простота и универсальность при монтаже.

Установка кнопок вызова в палате выполняется в зоне досягаемости пациентов. Например, на медицинских реанимационных консолях или на стенах рядом с кроватями.

При нажатии кнопки включается яркая подсветка.

Кнопка присутствия/сброса «Ринг-Р-КПС» аналогична кнопке вызова персонала, но предназначена для сброса вызова.

Главное отличие – кнопка устанавливается у дверей и дважды нажимается персоналом. Первый раз при входе в палату (обозначение присутствия). Вторично – при выходе из палаты (сброс вызова).

Кнопка присутствия/сброса «Ринг-Р-КПС» выполнена в корпусе с габаритами не более 100х40х40 мм (ШхВхГ).

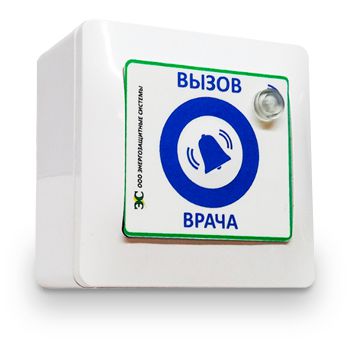

Кнопка вызова врача «Ринг-Р-КВВ» аналогична кнопке вызова персонала, только предназначена для вызова лечащего врача.
Главное отличие – кнопка одна и устанавливается у дверей.

Кнопка вызова врача «Ринг-Р-КВВ» выполнена в корпусе с габаритами не более 100х40х40 мм (ШхВхГ).

Установленная в коридоре отделения над дверью палаты коридорная лампа «Ринг-Р-КЛ» является светодиодным индикатором наличия вызова.

«Ринг-Р-КЛ» отображает следующие вызовы:

1. Стандартный вызов — свечение красного цвета.
2. Экстренный вызов из туалета — мигание свечения красного цвета.
3. Вызов врача — свечение синего цвета.

Коридорная лампа «Ринг-Р-КЛ» выполнена в корпусе с габаритами не более 100х40х40 мм (ШхВхГ). Устанавливается снаружи над палатой.
