Палатная сигнализация «Ринг».

Система вызова персонала серии «Ринг» разработана для обеспечения медицинским персоналом отделения надлежащего наблюдения и ухода за пациентами, предоставления пациентам комфортности и защищенности во время пребывания в больнице, а также повышения ответственности и эффективности работы самого персонала отделения.

Для заказа заполняется заявка с перечнем необходимого количества оборудования. Для этого необходимо знать количество палат (контроллеров и коридорных ламп) в конкретном отделении, количество пациентов в каждой палате (кнопки вызова персонала).

ПРИНЦИП РАБОТЫ.

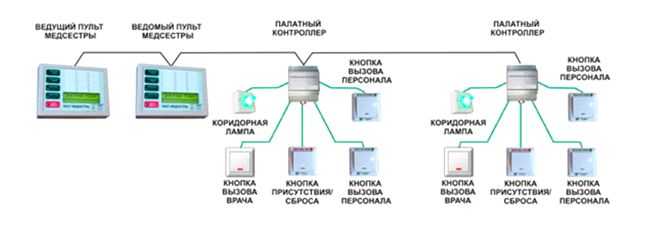

Принцип работы заключается в обработке поступающего с кнопки вызова персонала (Ринг-КВ) сигнала палатным контроллером (Ринг-ПК) и передаче сигнала на коридорную лампу (Ринг-КЛ) и пост медсестры (Ринг-ПМ). Сигнал может дублироваться на ведомый пульт медсестры, который может работать в режиме прохождения только экстренных вызовов для врача. Кнопки вызова персонала могут размещаться во влажных помещениях (Ринг-КВП54) или иметь специальное устройство для лежачих больных (Ринг-КВЛ).

При нажатии кнопки вызова (Ринг-КВ) загорается красным цветом коридорная лампа (Ринг-КЛ) и одновременно со звуковым сигналом появляется сообщение на пульте медсестры (Ринг-ПМ). При посещении пациента при входе в палату медсестра нажимает кнопку сброса (Ринг-КС) после чего коридорная лампа меняет цвет на зелёный. В случае необходимости срочного вызова врача, медсестра нажимает кнопку вызова врача (Ринг-КВВ), расположенную при входе, около кнопки сброса. При этом экстренный вызов приходит на пульт медсестры (Ринг-ПМ) и на ведомый пульт медсестры (Ринг-ПМ), коридорная лампа моргает синим цветом. Выходя из палаты, медсестра повторно нажимает кнопку сброса, выключая тем самым коридорную лампу.

В качестве ведущего модуля в системе вызова персонала используется пост медсестры «Ринг»-ПМ с переключателем режима работы в положении «ведущий».

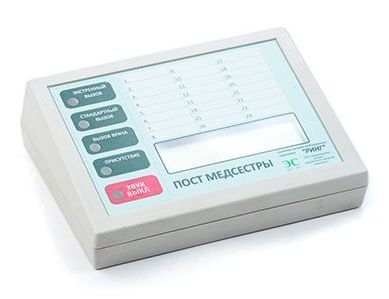

Пульт медсестры «Ринг»-ПМ имеет габариты не более 210х150х40 мм (ШхВхГ),
монтируется на стену или фиксируется на столе поста медсестры.

Подключение пульта медсестры к информационной сети системы вызова медицинского персонала осуществляется с помощью кабель UTP-5 (витая пара 5-й категории, обычно применяемая для прокладки компьютерной сети).

Пост медсестры «Ринг»-ПМ обеспечивает:

1. Поддержку в системе до 24-х ведомых модулей (палатные контроллеры и ведомые пульты).
2. Индикацию на дисплее пульта до 144 вызовов от пациентов с привязкой к номеру палаты.
3. Индикацию на дисплее пульта экстренных вызовов из санузла от 24 палат.
4. Индикацию на дисплее пульта номера палаты, в которой присутствует персонал.
5. Индикацию на дисплее пульта номера палаты, из которой поступил вызов врача.
6. Индикацию наличия стандартного, экстренного вызова из санузла, вызова врача, а также присутствие персонала в палате на отдельных светодиодах.
7. Индикацию на дисплее служебных сообщений.
8. Ввод клиентского списка названий палат с персонального компьютера. Через разъем USB клиент может с помощью ноутбука или персонального компьютера создать свой список названий палат и привязать его к установленным контроллерам (например, 1 — реанимация, 2 — палата 34, 3 — палата 37, 4 — палата 39 и т.д.)

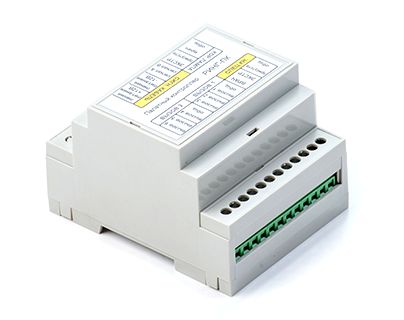

Палатный контроллер «Ринг»-ПК является ведомым модулем, устанавливаемым в системе для обслуживания одной палаты (до 6 пациентов).

Палатный контроллер «Ринг»-ПК имеет габариты не более 70х80х70 мм (ШхВхГ).
Контроллер устанавливается на DIN-рейку в стандартном боксе для 4-х дин-модулей внутри или снаружи палаты.

Подключение палатного контроллера «Ринг»-ПК к информационной сети системы вызова медицинского персонала осуществляется с помощью общего кабеля UTP-5.
Предусмотрена защита от неправильного подключения, что исключает выгорание элементов платы управления.

Палатный контроллер «Ринг»-ПК обеспечивает:

1. Контроль состояния 9 точек контроля, в т.ч.: 6 кнопок стандартного вызова (допускается параллельное подключение в палате двух кнопок стандартного вызова на 1 точку контроля).
2. 1 кнопку вызова врача.
3. 1 кнопку присутствия/сброса.
4. 1 кнопку экстренного вызова (допускается параллельное подключение в палате двух кнопок экстренного вызова на 1 точку контроля).
5. Управление индикацией состояния кнопок вызова и присутствия/сброса.
6. Управление свечением коридорной лампы.
7. Обмен информацией с ведущим пультом медсестры по интерфейсной шине RS-485.

Установленная в коридоре отделения над дверью палаты коридорная лампа «Ринг»-КЛ является светодиодным индикатором наличия вызова.

Подключение коридорной лампы к палатному контроллеру выполняется витой парой или любым четырехжильным проводом.

Светодиодная коридорная лампа «Ринг»-КЛ имеет габариты не более 83х83х95 мм (ШхВхГ).

Устанавливается снаружи над палатой.

Коридорная лампа «Ринг»-КЛ отображает следующие вызовы:

1. Стандартный вызов — свечение красного цвета.
2. Экстренный вызов из туалета — мигание свечения красного цвета.
3. Присутствие в палате медицинского персонала — свечение зелёного цвета.
4. Вызов врача (экстренный вызов) — свечение синего цвета.
5. Обрыв линии контроллер - пульт медсестры — отработка всех сигналов, при этом редкое моргание всеми светодиодами одновременно.

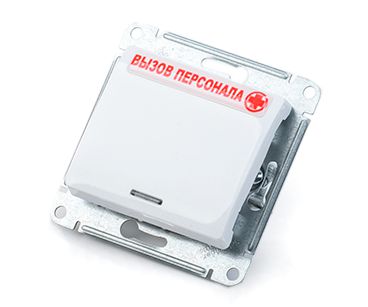

В системе предусмотрено несколько типов кнопок для стандартного вызова:

Всего в палате может быть установлено до 6 кнопок стандартного вызова.

Подключение кнопки к палатному контроллеру выполняется полностью аналогично стандартному подключению выключателя – выполняется витой парой или любым двухжильным проводом.
Конструкция кнопок вызова выполнена на основе стандартного подпружиненного электрического выключателя освещения с подсветкой, производства Шнайдер. Это позволяет выполнять как врезную установку для скрытой проводки в стандартный розеточный стакан, так и различные варианты накладной установки в стандартные гнезда для розеток или выключателей.

Обращаем внимание: к палатному контроллеру должны подключаться как минимум одна кнопка вызова персонала и одна кнопка присутствия/сброса. Если нет необходимости в большем количестве кнопок, в т.ч. кнопки вызова врача, то они просто не устанавливаются. Система автоматически при включении проводит проверку подключенного оборудования и самонастраивается под существующую конфигурацию.

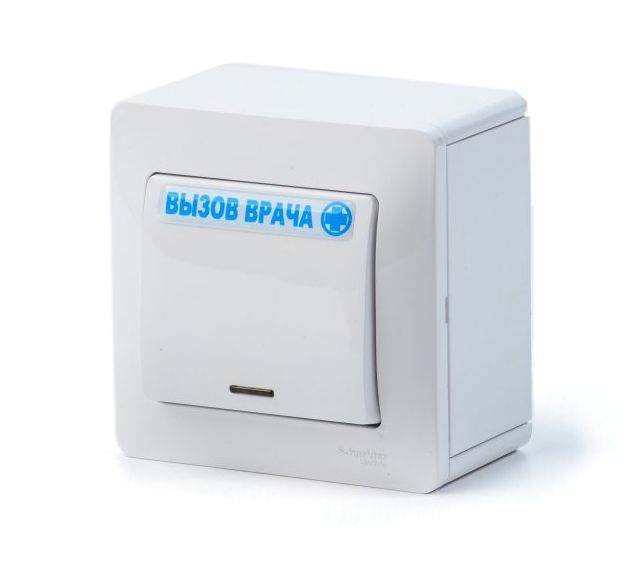

Кнопка вызова врача «Ринг»-КВВ аналогична кнопке вызова персонала.

Кнопка устанавливается у дверей.

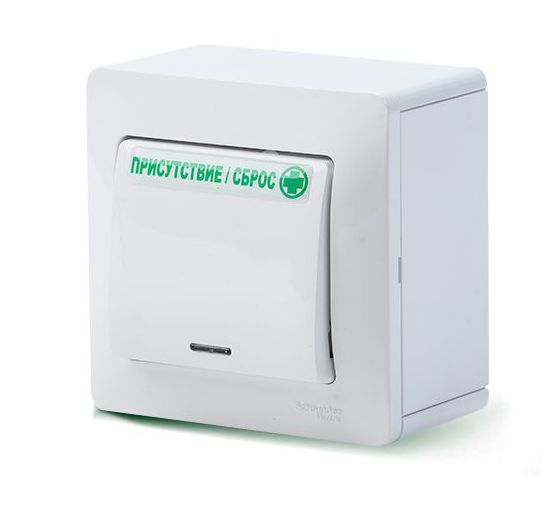

Кнопка присутствия/сброса «Ринг-КПС» аналогична кнопке вызова персонала.

Кнопка устанавливается у дверей и дважды нажимается персоналом.
Первый раз при входе в палату (обозначение присутствия).
Вторично – при выходе из палаты (сброс вызова).
