Щит физиотерапевтический групповой ЭЩР-Ф-А для медицинских учреждений

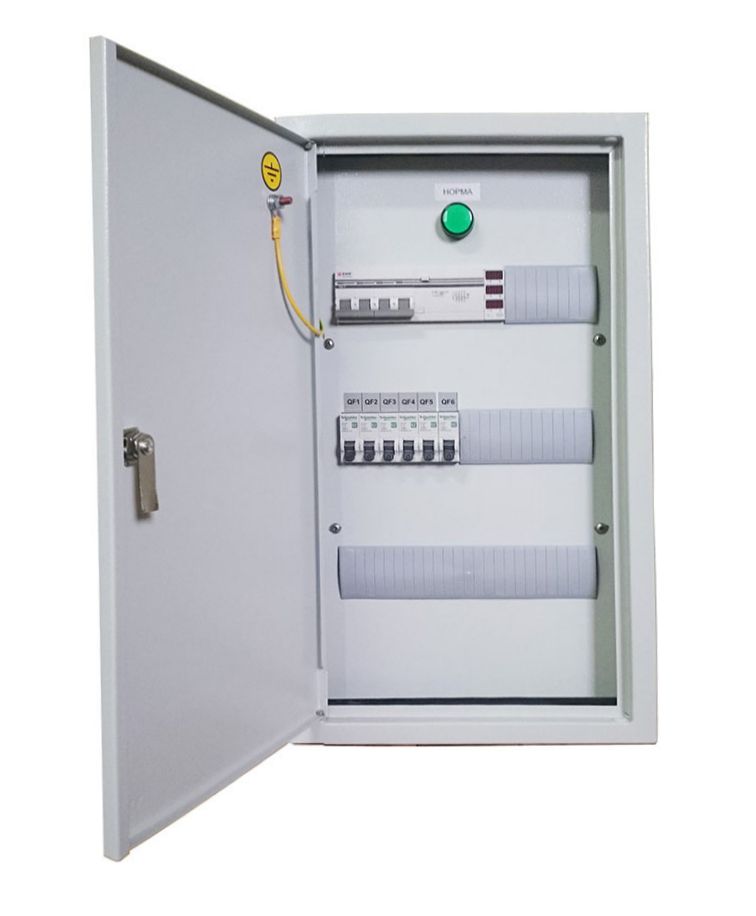

Щит физиотерапевтический групповой ЭЩР-Ф-А.

Электрощит физиотерапевтический групповой ЭЩР-Ф-А предназначен для подключения нескольких потребителей электрической энергии первой группы согласно ГОСТ 50571.28 приложение «В» (например, физиотерапевтические кабинеты, родильные, процедурные, терапевтические, травматологические и иные медицинские кабинеты).
Стандартное изделие выпускается в корпусе IP31.

Конструктивно ЭЩР-Ф-А представляют собой металлический либо пластиковый щит навесного, либо встроенного исполнения со степенью защиты IP54 или IP31 (тип корпуса и исполнение выбираются заказчиком при заявке).

Для защиты оборудования и персонала на вводе группового физиощита последовательно устанавливается входной автомат и УЗО с током отсечки 100 мА, либо дифференциальный автомат. Обращаем внимание, что ГОСТ 50571.28 ограничивает максимальный ток входного автомата величиной 32 А.

Наличие питания по каждой из трех фаз контролируется светодиодными индикаторами, а величину напряжения каждой фазы персонал может установить по показаниям установленного в ЭЩР-Ф-А трехфазного цифрового вольтметра.

При необходимости по заявке клиента для контроля величины нагрузки (фазного тока) в ЭЩР-Ф-А устанавливаются три цифровых амперметра.

Выходная секция группового физиощита представляет собой группу автоматический выключателей, к которым в дальнейшем подключаются линии нагрузки. Для удобства монтажа в ЭЩР-Ф-А предусмотрены шины N и PE с удобным подключением. Также применяется установка дифференциального автоматов или УЗО по каждой отходящей линии.

В состав щита входит входной дифференциальный автомат 25 А с током отсечки 100 мА, распределительная группа автоматов номиналом 16 А (6 шт.), трехфазный цифровой вольтметр и долговечный светодиодный индикатор наличия питания.

Так же изготавливается ЭЩР-Ф-А7 с распределительной группой из 7 автоматических выключателей, ЭЩР-Ф-А8 с группой из 8 автоматических выключателей и так далее согласно потребности заказчика.
