Щитки и панели заземления ЭЩР-З-3, ЗР-1 для медицинских учреждений.

ЭЩР-З-3.

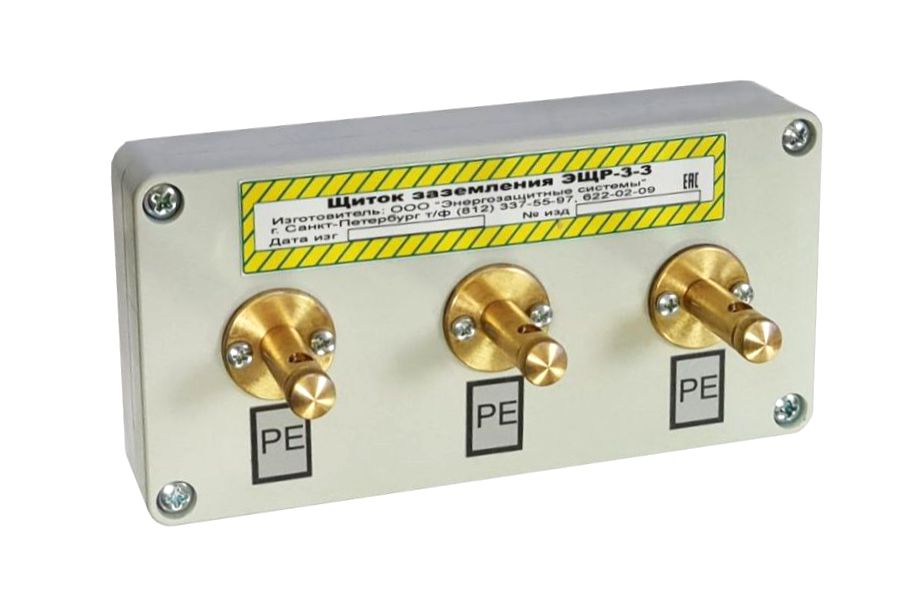

Щиток заземления ЭЩР-З-3.

Щиток заземления ЭЩР-З-3 предназначен для подключения трех одиночных проводов заземления электрооборудования и металлоконструкций к линии заземления.

Щиток заземления для медицины ЭЩР-З-3 представляют собой пластиковый щит навесного исполнения с 3-мя клеммами заземления на лицевой панели.

На боковой стенке щитка имеется контакт заземления, к которому подводится линия заземления.

Для соединения с одиночными проводами заземления электрооборудования клемма заземления выполнена в виде втулочного зажима с боковым отверстием.

Габариты 160х80х31мм.

Возможно встраиваемое исполнение щитка - ЭЩР-З-3-ВС, ЭЩР-З-3-ВС-МЕТ.

ЭЩР-З-2 является вариантом щита с двумя клеммами заземления.

ЗР-1.

Розетка заземления ЗР-1.

Розетка заземления ЗР-1 предназначена для подключения одиночного провода заземления электрооборудования и металлоконструкций к линии заземления (технологическое, функциональное заземление) в медицинских помещениях первой и второй групп согласно приложению «В» ГОСТ 50571 (операционные кабинеты, палаты интенсивной терапии, реанимационные палаты, физиотерапевтические, процедурные, терапевтические, послеоперационные палаты, родильные отделения, кабинеты рентгеноскопии и томографии).

Розетка заземления позволяет подключить провод сечением до 10 мм. Сопротивление изоляции не менее 300 Мом.

Подключение розетки к системе заземления осуществляется с помощью наконечника-кольцо (D=6,5 мм) в болтовом соединении. Исполнение позволяет проводить регулярную влажную обработку поверхности, согласно требованиям, СанПиН 5179-90.

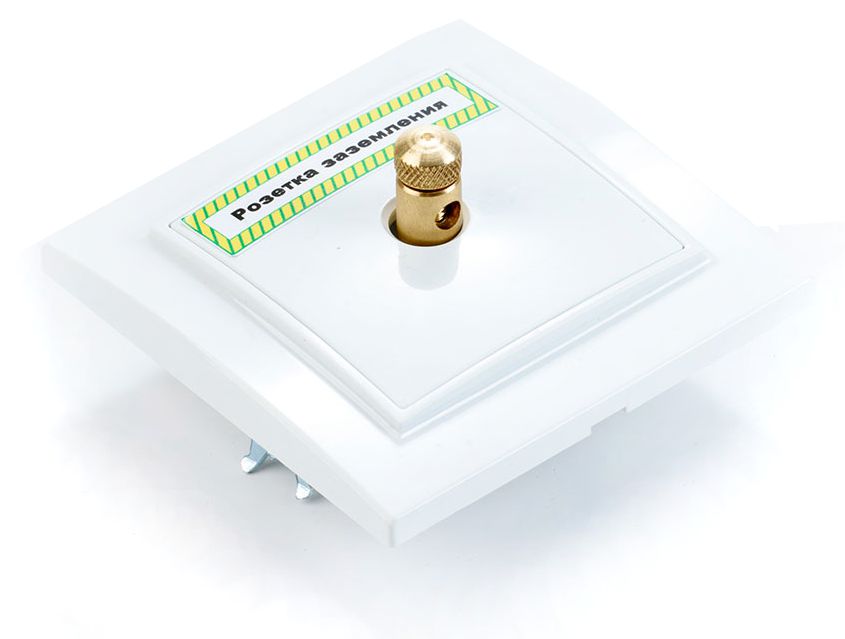

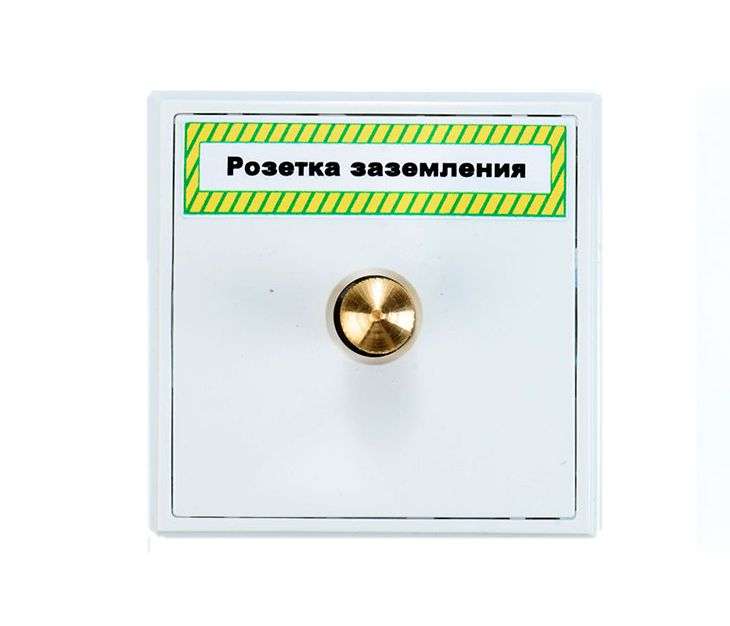

Розетка заземления с универсальным зажимом РЗ-1.

Розетка оборудована втулочным разъемом с боковым отверстием. Внешнее подключение производится гибким проводом с наконечником-гильзой в боковое отверстие зажима. Установка РЗ-1 аналогична установке обычной розетки.

Возможно встроенное исполнение >>>

Розетка заземления выпускается в трех вариантах:

• с универсальным зажимом (РЗ-1).
• с зажимом JACK PUSH по евро-стандарту DIN, диаметром 24 мм (модель РЗ-DIN/24).
• с зажимом JACK PUSH по евро-стандарту DIN, диаметром 38 мм (модель РЗ-DIN/38).

Для подключения оборудования к евророзеткам заземления (в т.ч. РЗ-DIN) заводом выпускается штекер РЗ-DIN.

Розетка заземления РЗ-DIN/38 (диаметром 38 мм).
Внешнее подключение розетки производится гибким проводом со специальным штекером РЗ DIN.
Установка РЗ DIN 38 выполняется на панель (например, стеновую панель в операционной) в отверстие диаметром 18 мм. С последующей фиксацией с внутренней стороны гайкой (из комплекта) либо с внешней — двумя саморезами (из комплекта).

Розетка заземления РЗ-DIN/24 (диаметром 24 мм).
Розетка заземления РЗ-DIN/24 (диаметром 24 мм) аналогична РЗ-DIN/38, но фиксируется только с внутренней стороны панели. Внешний монтаж не предусмотрен.

Штекер РЗ-DIN (зажим JACK PUSH).
Штекер РЗ-DIN (зажим JACK PUSH) предназначен для подключения оборудования к розеткам заземления евростандарта (РЗ DIN).
Подключение выполняется методом втыкания штекера в гнездо розетки. Подключение гибкого провода от оборудования к штекеру выполняется пайкой в ножку-гильзу.
