Электрощиты операционные серии ЭЩР-О-6, ЭЩР-О-6к, ЭЩР-О-6т, ЭЩР-О-6С, ЭЩР-О-8, ЭЩР-О-2 для медицинских учреждений.

ЭЩР-О-6.

Все операционные электрощитки предназначены для подключения к однофазным сетям (220 В, 50 Гц), трехфазным сетям с глухозаземленной нейтралью (380 В, 50 Гц), трехфазным сетям (380/220 В) с изолированной нейтралью (IT-сеть) или трехфазным сетям (220/127 В) с изолированной нейтралью (IT-сеть).

В закрытом состоянии при отключенных приборах, все щиты позволяют регулярную влажную обработку, согласно требованиям, СанПиН 5179-90.

Возможно встроенное исполнение указанных щитков.

• Электрощитки ЭЩР-О-6.
• Электрощитки ЭЩР-О-6К (с тремя оперативными зажимами заземления).
• Электрощитки ЭЩР-О-6С (с дополнительной силовой розеткой).
• Электрощитки ЭЩР-О-6Т (с дополнительной трехфазной розеткой и трехполюсным автоматом).

ЭЩР-О-6.

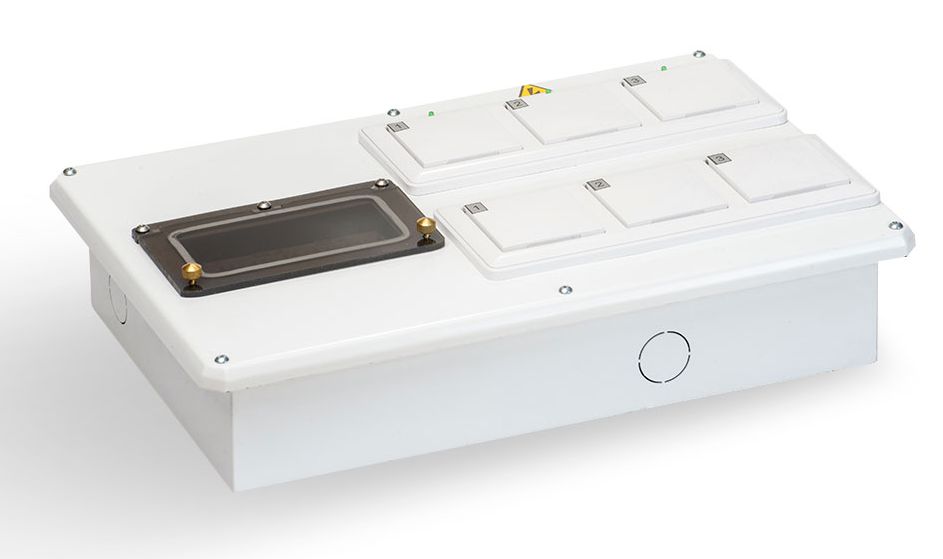

ЭЩР-О-6-ВС-Мет.

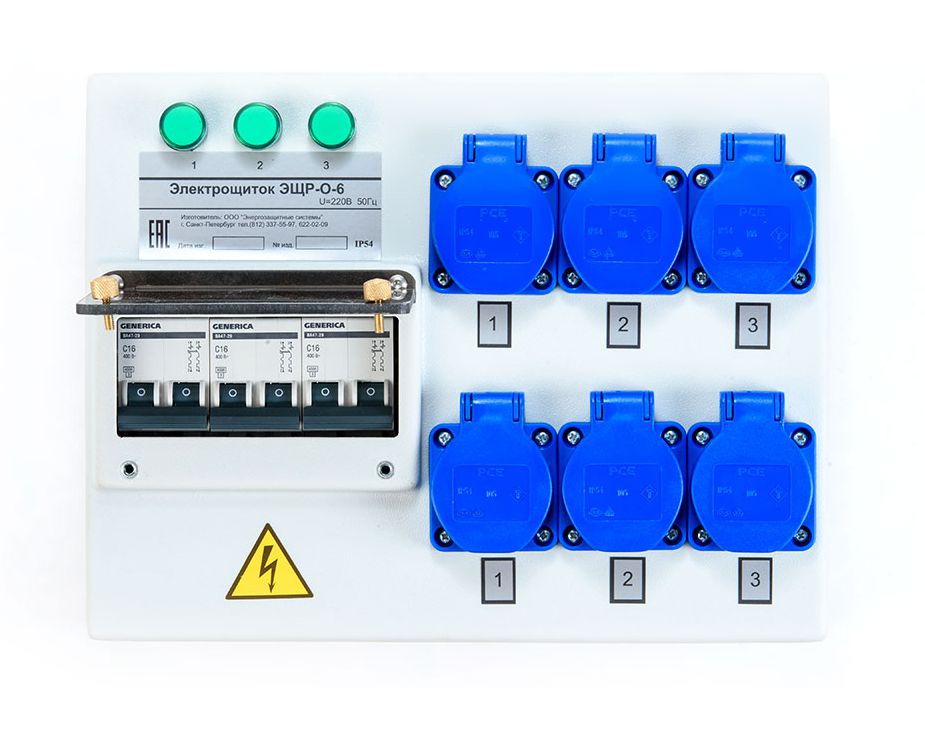

Розеточный щиток ЭЩР-О-6 предназначен для подключения конечных потребителей электрической энергии второй группы по ГОСТ 50571.28-2006 (например, медицинского оборудования в операционных, предоперационных, травматологических, анестезиологических кабинетах, реанимационных палатах и палатах интенсивной терапии) к электросети напряжением 220 В, 50 Гц посредством евро-розеток с контактом заземления, расположенных на лицевой панели.

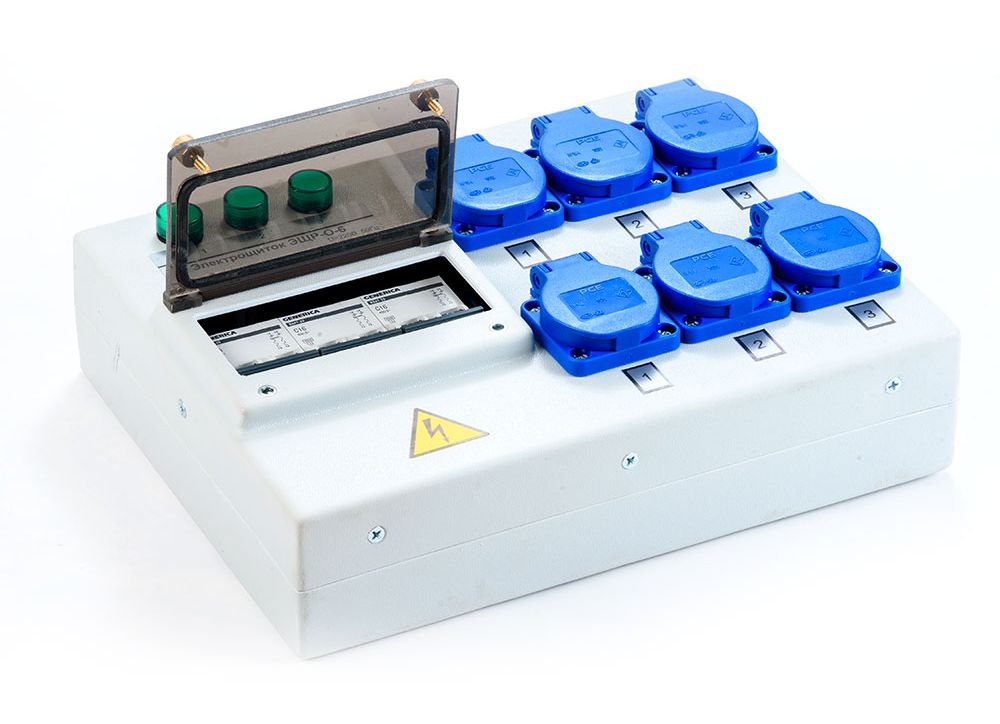

Розеточный щиток ЭЩР-О-6 выполнен в пластиковом корпусе с шестью евро-розетками, тремя автоматическими выключателями и светодиодной индикацией наличия питания по каждой из фаз. Для обеспечения равномерности нагрузки, каждые две розетки разведены на свою фазу.

В качестве элемента защиты установлены двухполюсные автоматические выключатели номиналом 16 А (по заявке заказчика автоматы могут номиналом 10 или 20 А).

Подключается ЭЩР-О-6 посредством кабеля, через фитинг, который расположен в верхней части корпуса.

Электрощиты ЭЩР-О-6 выпускаются в двух вариантах исполнениях:

1. в пластиковом корпусе (ЭЩР-О-6),
2. в металлическом корпусе (ЭЩР-О-6-мет).

Технические характеристики ЭЩР-О-6.

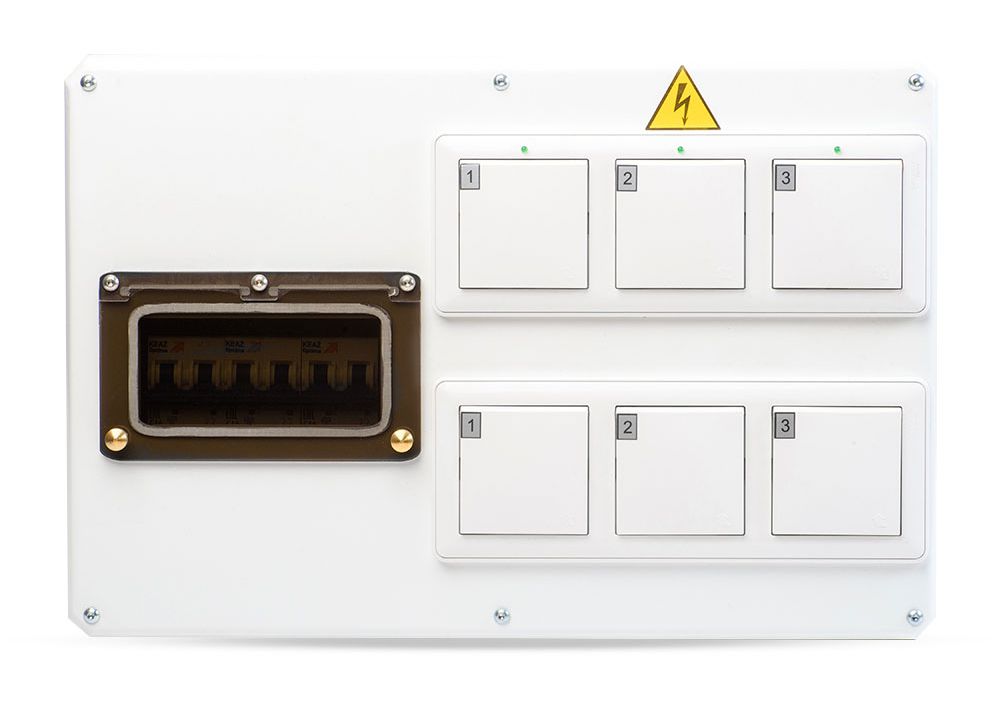

Щиток ЭЩР-О-6 выпускается также во встраиваемом исполнении.

ЭЩР-О-6-ВС-Мет.

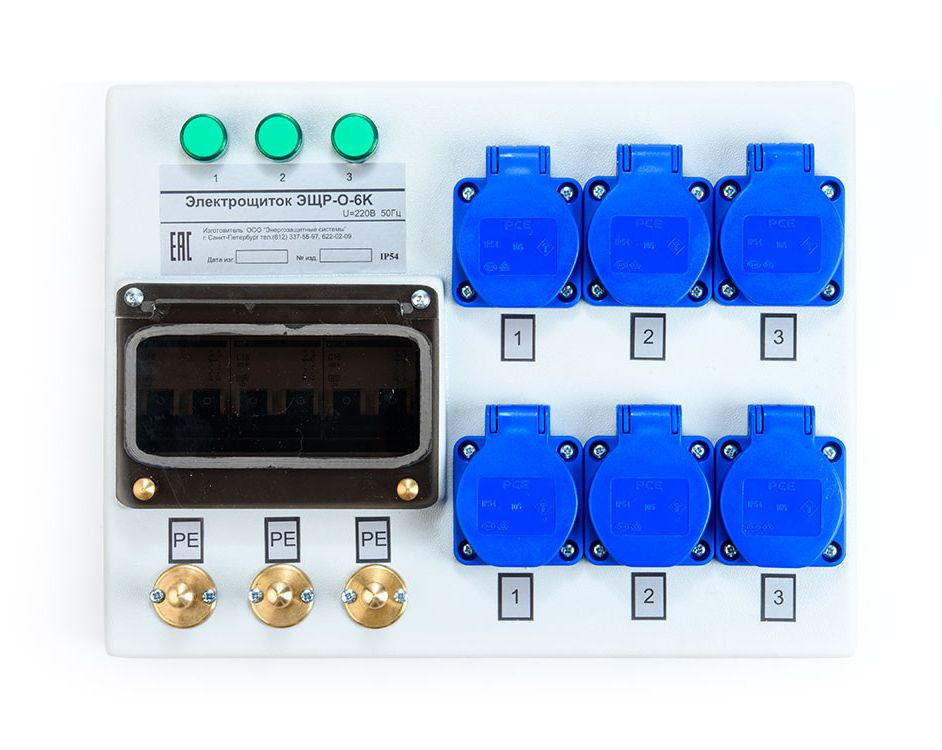

ЭЩР-О-6К, ЭЩР-О-6К-мет Щиток операционный розеточный.

ЭЩР-О-6К.

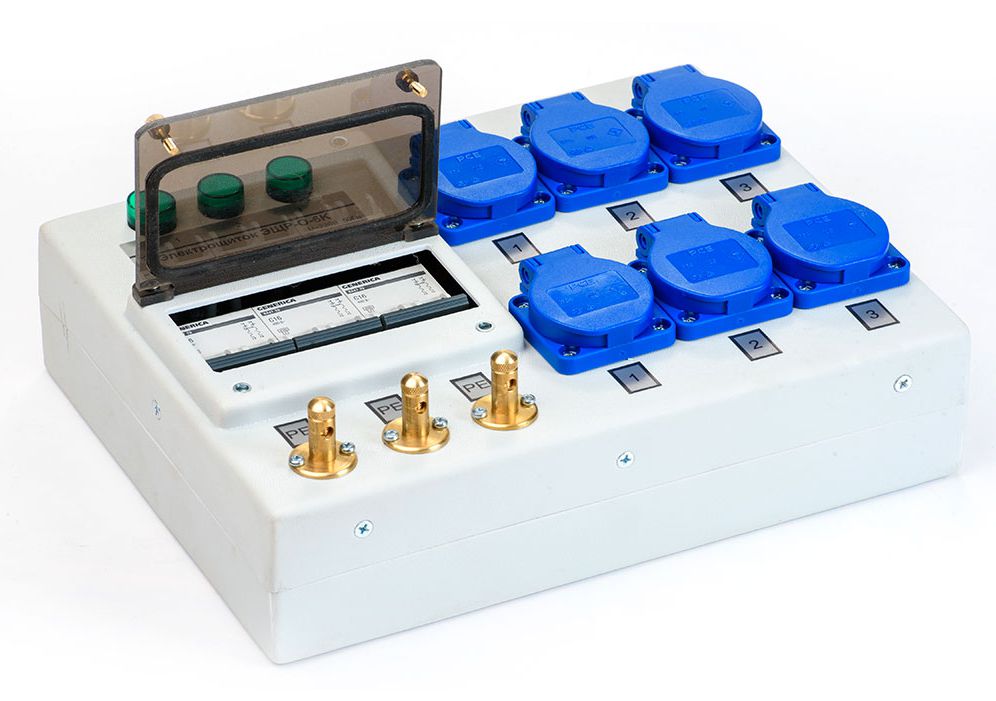

Щиток ЭЩР-О-6К является модификацией ЭШР-О-6, оснащенный дополнительно тремя оперативными зажимами заземления, что позволяет максимально эффективно подключить оборудование и проводящие конструкции к системе заземления

ЭЩР-О-6К также оснащается двухполюсными автоматами.

Электрощиты ЭЩР-О-6к выпускаются в двух исполнениях:

1. в пластиковом корпусе (ЭЩР-О-6К),
2. в металлическом корпусе (ЭЩР-О-6К-мет).

Щиток ЭЩР-О-6К выпускается также во встраиваемом исполнении.

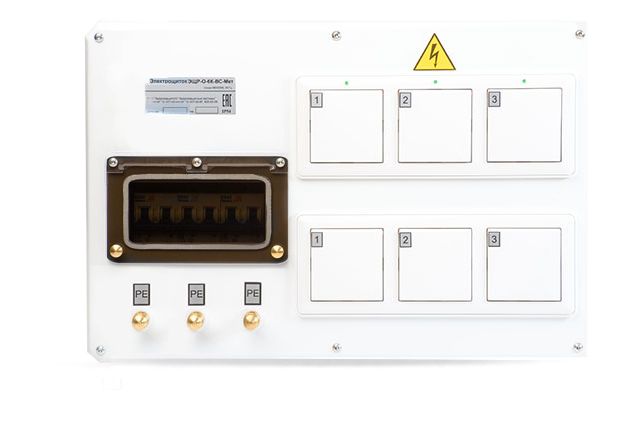

             ЭЩР-О-6К-ВС-Мет.

Встраиваемое щитовое оборудование см. в разделе > > >

ЭЩР-О-6С.


ЭЩР-О-6Т.

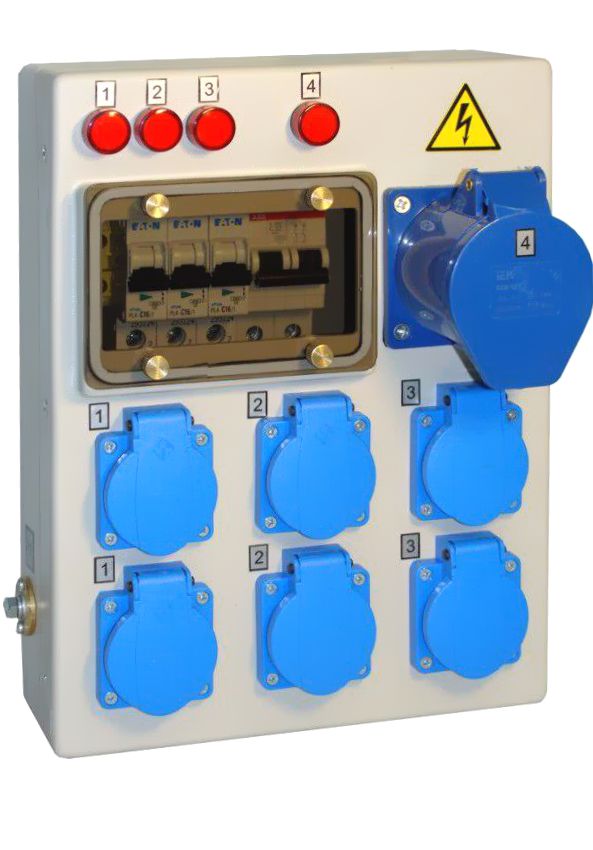

Розеточный щиток ЭЩР-О-6С оснащен дополнительно силовой розеткой номинальным током 32 А и двухполюсным автоматом для ее защиты. Благодаря этому этот щит позволяет подключение однофазного потребителя нагрузкой до 7 КВА.

Розеточный щиток ЭЩР-О-6С выпускается как в навесном, так и во встраиваемом исполнениях.

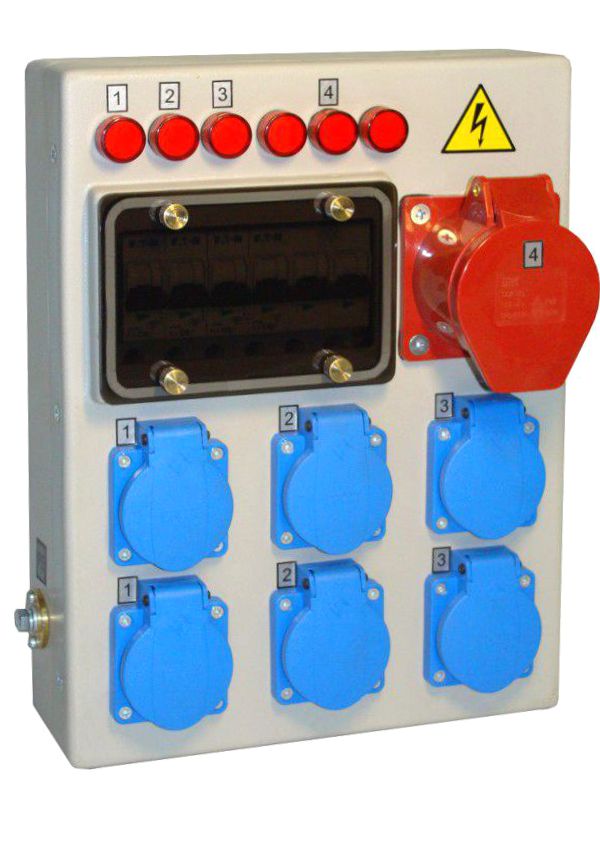

Щиток ЭЩР-О-6Т предназначен для подключения трехфазных потребителей, поэтому дополнительно оснащен трехфазной розеткой и трехполюсным автоматом, а по заявке заказчика однополюсным или двухполюсным.

Все операционные электрощитки предназначены для подключения к однофазным сетям (220 В, 50Гц), трехфазным сетям с глухозаземленной нейтралью (380 В, 50 Гц), трехфазным сетям (380/220В) с изолированной нейтралью (IT-сеть) или однофазным сетям (220/127 В) с изолированной нейтралью (IT-сеть).

В закрытом состоянии при отключенных приборах, все щиты позволяют регулярную влажную обработку согласно требованиям СанПиН 5179-90.

Возможно встроенное исполнение щитков.
Возможно исполнение в металлическом корпусе.

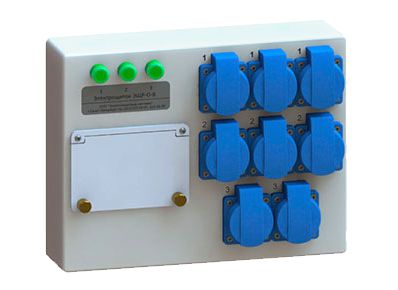

Щиток операционный ЭЩР-О-8.

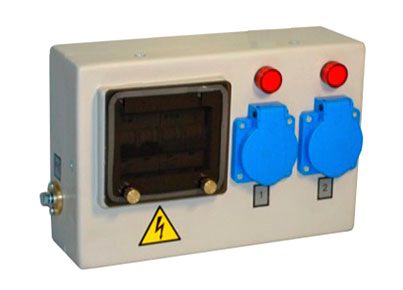

Щиток операционный ЭЩР-О-2П.
