Электрощит встраиваемый (ЭЩР-О-ВС, ЭЩР-О-6С-ВС, ЭЩР-О-6Т-ВС, ЭЩР-Ф-ВС, ЭЩР-Ф-А-ВС, ОЩР-П-ТК-ВС, ОЩР-П-СК-ВС, ОЩР-П-2К-ВС, ЭЩР-З-3-ВС).

Все операционные электрощиты предназначены для эксплуатации в однофазных сетях (220 В, 50 Гц), трехфазных сетях с глухозаземленной нейтралью (380 В, 50 Гц), трехфазных сетях (380/220В) с изолированной нейтралью (IT-сеть) или однофазных сетях (220/127 В) с изолированной нейтралью (IT-сеть).

В закрытом состоянии при отключенных приборах нагрузки все операционные электрощиты допускают влажную обработку согласно требованиям СанПиН 5179-90.

Розеточный щиток ЭЩР-О-6-ВС-МЕТ.

Розеточный щиток ЭЩР-О-6К-ВС-МЕТ.

Операционный щиток ЭЩР-О-6С-ВС предназначен для обеспечения электропитанием потребителей общей мощностью до 16 КВА (шесть однофазных розеток на ток 16 А суммарной мощностью до 9 КВА и один силовой разъем на ток 32 А мощностью до 7 КВА включительно).

Для защиты линий ЭЩР-О-6С-ВС оснащен тремя автоматами номиналом 16А и двухполюсным автоматом номиналом 32А.

Щиток выполнен в корпусе IP 54 с металлической либо пластиковой лицевой панелью, со световой индикацией наличия питания.

Розеточный щиток ЭЩР-О-6С-ВС устанавливается в стеновую нишу и подключается к электросети внутренним способом через кабельный канал в стене.


Операционный щит ЭЩР-О-6Т-ВС предназначен для подключения к сети электропитания трехфазных потребителей мощностью до 3 КВА на фазу.

Предприятием выпускается операционный щит модификации ЭЩР-О-6Т-ВС, оснащенный трехфазной и шестью однофазными евро-розетками.

Защита линий ЭЩР-О-6Т-ВС обеспечивается автоматическими выключателями номиналом 16 А.

Электрощиток ЭЩР-О-2П-ВС предназначен для подключения к медицинской IT системе однофазных потребителей электрической энергии напряжением 220 В, 50Гц непосредственно у места лечения пациента в соответствии с требованиями ГОСТ 50571.28.

ЭЩР-О-2П-ВС представляет собой встраиваемый щит в корпусе IP 54 с металлической либо пластиковой лицевой панелью, устанавливаемый в стеновую нишу.

Для подключения потребителей ЭЩР-О-2П-ВС оборудован двумя однофазными евро-розетками, двумя двухполюсными автоматами, и светодиодной индикацией наличия питания.

Подключение щита к линии электропитания выполняется внутренним способом через кабельный канал в стене.

Розеточный щиток ЭЩР-Ф-3-ВС-МЕТ.

Электрощит физиотерапевтический ЭЩР-Ф-3 предназначен для подключения конечных потребителей электрической энергии первой группы согласно ГОСТ 50571 (например, электрооборудования физиотерапевтических кабинетов, родильных отделений, процедурных, рентгеноскопических, томографических, терапевтических, травматологических кабинетов и иных медицинских помещениях согласно приложению «В» ГОСТ 50571) к электросети напряжением 220 В, 50 Гц посредством трех евро-розеток, расположенных на лицевой панели.

ЭЩР-Ф-3-ВС изготавливается в корпусе IP 54 с металлической либо пластиковой лицевой панелью, с тремя евро-розетками и дифференциальным автоматом (16 А, 30 мА), устанавливается в стеновую нишу.

Встраиваемый щит ЭЩР-Ф-3-ВС подключается к электросети внутренним способом через кабельный канал в стене.

Имеется светодиодная индикация наличия питания. На лицевой панели щита установлены три оперативных зажима для подключения оборудования к защитному заземлению.

ЭЩР-П-СК-ВС-МЕТ.

Панель розеточная ЭЩР-П-СК-ВС решает вопрос подключения мощных однофазных потребителей таких, как томограф, флюрограф и рентгенаппарат. Потребление этого оборудования может достигать 30 А, в то время как максимальный ток стандартной розетки составляет 16 А.

Панель конструктивно представляет электрощит встроенного исполнения в корпусе IP 54 с металлической (индекс "-МЕТ") либо пластиковой лицевой панелью, с установленными на лицевой панели стандартным однофазным силовым разъемом и зажимом оперативного заземления. Силовой разъем рассчитан на рабочий ток 32 А и оборудован контактом заземления.

Панель розеточная ЭЩР-П-ТК-ВС предназначена для подключения трехфазных потребителей.

При установке щиты ЭЩР-П-СК-ВС и ЭЩР-П-ТК-ВС монтируются в нишу или в окно стеновой сэндвич-панели.

Панель розеточная ЭЩР-П-2К-ВС-МЕТ.

Для подключения отдельных однофазных потребителей в операционных кабинетах разработана панель розеточная ЭЩР-П-2К-ВС-МЕТ.

Панель конструктивно представляет электрощит встроенного исполнения в корпусе IP 54 с металлической либо пластиковой лицевой панелью, с установленными на лицевой панели двумя однофазным розетками IP54 и зажимом оперативного заземления. Каждая розетка имеет подключение к индивидуальной линии электропитания. Рабочий ток розеток 16 А.

При установке ЭЩР-П-2К-ВС монтируется в стеновую нишу или окно стеновой сэндвич-панели.

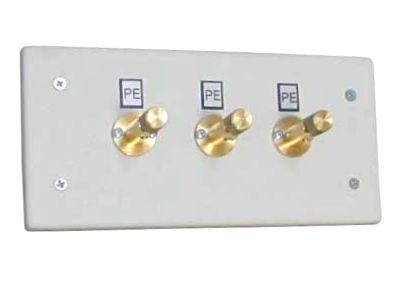

Встроенный щиток заземления
ЭЩР-З-3-ВС.

ЭЩР-З-3-ВС предназначен для подключения трех одиночных проводов заземления электрооборудования или металлоконструкций к линии заземления.

Конструктивно щит заземления ЭЩР-З-3-ВС представляет собой щит в корпусе IP 54 с металлической либо пластиковой лицевой панелью, встраиваемый в нишу габаритом 230х110х70 мм с зажимами оперативного заземления. Подключение к шине земли – внутреннее через кабельный канал в стене.

Для соединения с одиночными проводами заземления электрооборудования клемма заземления выполнена в виде втулочного зажима с боковым отверстием. Для предотвращения проскальзывания в пальцах на винт зажима нанесена насечка.

Щит заземления ЭЩР-З-3-ВС-Мет представляют собой металлическую панель встраиваемого исполнения с 3-мя винтовыми зажимами заземления на лицевой панели.  Зажимы заземления выполнены в виде  втулочного зажима с боковым отверстием. Внутри щита зажимы подключены к общей клемме земли.

Габарит 174х90х45 мм.  Размеры ниши 144х50х50 мм.

ЗР-1 встраиваемая.

Представляет собой розетку стандартного формата для скрытого монтажа с инсталлированным зажимом заземления, позволяющую обеспечивать подключение дополнительного проводника заземления.

Предназначена для подключения одиночного провода заземления электрооборудования и металлоконструкций к линии заземления (технологическое, функциональное заземление) в медицинских помещениях первой и второй групп согласно приложению «В» ГОСТ 50571 (операционные кабинеты, палаты интенсивной терапии, реанимационные палаты, физиотерапевтические, процедурные, терапевтические, послеоперационные палаты, родильные отделения, кабинеты рентгеноскопии и томографии).

ЗР-1 позволяет подключить провод сечением до 10 мм². Сопротивление изоляции не менее 300 Мом. Розетка оборудована втулочным разъемом с боковым отверстием. Внешнее подключение производится гибким проводом с наконечником-гильзой в боковое отверстие зажима. Внутреннее подключение ЗР-1 выполняется с помощью кабельного наконечника (отверстие 6,5 мм).

Исполнение ЗР-1 позволяет проводить регулярную влажную обработку ее поверхности согласно требованиям СанПиН 5179-90.
